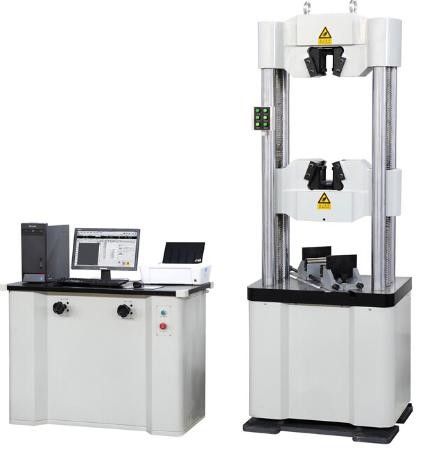

Definição servo da carga da máquina de testes hidráulicos 1/300000 da série de WAW-1000D

Controle de computador da série de WAW-1000D

Máquina de testes universal hidráulica servo

1. Aplicação

A máquina adota a carga hidráulica, controle de computador, fácil e conveniente operar-se. É usada principalmente para executar o teste da tensão, da compressão, da dobra, o flexural etc. para materiais do metal. Unido com acessórios e dispositivos simples, pode ser usada para testar a madeira, concreto, cimento, borracha, e assim por diante. É muito apropriado para fazer o teste aos materiais diferentes do metal ou do metaloide sob a dureza alta e a dureza contra a força grande extrema da carga.

2. Padrões

Padrões de ISO6892, de BS4449, de ASTM C39, de ISO75001, de ASTM A370, de ASTM E4, de ASTM E8 e de BSEN.

3. Características do anfitrião

3,1 adota que o depósito de gasolina está montado sob o anfitrião, espaço elástico do teste é ficado situado acima do anfitrião, compressão, dobra, cortando o espaço do teste é ficado situado sob o anfitrião, meios entre o feixe e worktable.

3,2 a estrutura é projetada com a coluna do sólido quatro e dois parafusam, a máquina inteira têm a estabilidade forte.

3,3 o anfitrião é todo-inclusivamente projetado para assegurar sua rigidez forte super de modo que possa resistir a micro-deformação quando está carregando.

3,4 o feixe do meio adota o mecanismo ajustável da parafuso-porca da diferença, eliminando a diferença e melhorando o desempenho da medida.

3,5 o depósito de gasolina adota a diferença selada, melhorando a precisão da medida e igualmente estendendo a vida do serviço.

4. Proteção da sobrecarga

4,1 quando a força do teste excede 2%-5% da força máxima do teste de cada arquivo, proteção da sobrecarga, parará.

4,2 quando o pistão aumenta à posição do limite superior, proteção do curso, motor da bomba parará.

5. Especificações principais

6. Configuração:

6,1. Anfitrião de grande resistência do para baixo-ajuste do cilindro do óleo de quatro parafusos da bola das colunas dois---1set

* dispositivo bonde elástico especial da máquina de testes (Φ13-Φ40 redondo (Φ6-Φ13, Φ40-Φ50 opcionais), liso: 0-15 (15-30 opcional))-----------------------------------------------------------------1terno

* dispositivo bonde de dobra especial da máquina de testes---------------------------------------------------------- 1terno

* dispositivo bonde especial da compressão da máquina de testes (φ160mm)--------------------------------------1terno

* dispositivo bonde especial da tesoura da máquina de testes (opcional)-----------------------------------------------1terno

6.2. Armário de controle da fonte do óleo-----------------------------------------------------------------------1set

* bomba de engrenagem importada Itália da engrenagem de Marzocchi--------------------------------------------------1set

* motor de “WNM”-----------------------------------------------------------------------------------------------1set

* invertendo a válvula de solenoide para o dispositivo hidráulico da braçadeira------------------------------------------- 2pcs

* válvula de escape para o dispositivo hidráulico da braçadeira--------------------------------------------------------------1 PC

* válvula de sentido único---------------------------------------------------------------------------------------------1 PC

* filtro de óleo da precisão------------------------------------------------------------------------------------------1 PC

* a diferença constante da pressão envia a válvula do óleo-------------------------------------------------------1 PC

* tipo fechado válvula do retorno do óleo----------------------------------------------------------------------------1 PC

* escudo do armário de controle da fonte do óleo da harpa ----------------------------------------------------------------1set

6.3. medida e sistema de controlo especializados--------------------------------------------------1suit

* dispositivo dos testes do deslocamento da elevada precisão-------------------------------------------------------1 terno

* sensor da precisão alta-----------------------------------------------------------------------------------1 PC

* extensômetro eletrônico da elevada precisão YSJ50/10----------------------------------------------1 PC

* computador de Lenovo----------------------------------------------------------------------------------------1 grupo

* impressora a jato de tinta da cor HPA4------------------------------------------------------------------------------1 grupo

* medida e controle especiais da máquina de testes---------------------------------------------1 grupo

6,4 toda a rede protetora fechado (opcional)-----------------------------------------------------------1suit

7. Função e características do software:

função 7.1.Defined: de acordo com tipos diferentes de usuários, propriedades materiais diferentes, padrões diferentes do teste, línguas diferentes, ajuste flexível o programa de teste para cumprir as exigências do teste.

função 7.2.Input: Parâmetros do espécime da entrada antes do teste, você pode escolher o parâmetro da amostra da entrada, você pode igualmente parâmetros da amostra da entrada de grupo, você pode alterar os parâmetros da amostra antes do teste, o espécime que os parâmetros podem ser alterados após o teste, satisfaz inteiramente seus hábitos de funcionamento.

o teste elástico do metal de 7.3.In, pode automaticamente obter Fel, Feh, Fp, Ft, Fm, Rel, Reh, Rp, Rt, Agt, Z, A, Rm, etc., igualmente pode continuar o reconhecimento artificial para de Fel, de Fm, etc. e imprimir os resultados em conformidade. Pode imprimir o índice diferente do relatório e da curva de acordo com a necessidade.

padrão 7.4.Testing: O uso do programa a estrutura de base de dados aberta, o nacional de integração, o ISO, o ASTM, o JIS, o RUÍDO e o outro método do teste, igualmente pode personalizar como o pedido;

Pode configurar grupos múltiplos de sensor da força e o extensômetro, o usuário pode comutar a qualquer hora segundo as necessidades.

7,5. Funções de processo de dados da pergunta: os dados totalmente equipadas perguntam a função, função de cópia, a função da exportação para assegurar a precisão dos dados de teste, confiança, real personifique e reflita a natureza e as características dos dados de teste materiais.

funções do traversal do ponto 7.6.Curve: Com o clique do rato na curva de valores da força e da deformação, para obter vários parâmetros de cada ponto.

função da seleção 7.7.Curve: o força-tempo, deformação-tempo, força-deformação, curvas do força-deslocamento quatro pode ser selecionado concordando a necessidade para indicar e imprimir; e nós podemos comutar a observação a qualquer hora, todo o zumbido (zumba dentro ou zumba para fora), movemos o horizontalmente ou verticalmente, e a amostra de alta velocidade no tempo real.

economia 7.8.Auto: adotando o a maneira da gestão de base de dados, os dados de teste e curvam-se salvar automaticamente após o teste.

análise 7.9.Automatic: Termine o teste, a análise do sistema automaticamente, resultados da análise estatísticos.

relatório 7.10.Test: De acordo com o formato exigido usuário compilar relatórios e pode imprimir dados maiorias.

Maneira do controle: contém uma variedade de métodos de controle, um destes é programa de uma etapa, incluindo muitas maneiras do controle de circuito fechado, tais como o esforço constante, a tensão constante, o deslocamento constante, o deslocamento e a força mantidos etc….
