Equipamento de testes da pressão do tubo da estrutura simples, máquina de testes da pressão da tubulação

Máquina de testes hidrostática de Pressure&Bursting/verificador hidrostática

I. Função & aplicações

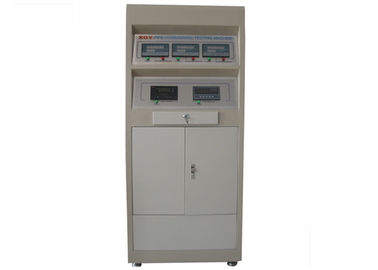

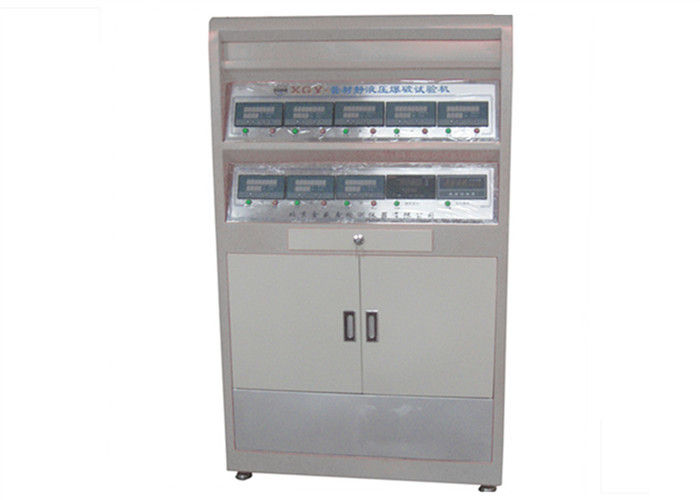

A máquina de testes hidrostática da pressão & do estouro da tubulação de XGY é usada para fazer o teste de estouro imediato e o teste de pressão dos muitos tempos nas tubulações plásticas para o transporte fluido, como para medir a época de dano da tubulação termoplástico sob uma pressão constante. Este instrumento é composto de um quadro principal do controle de pressão, de um tanque da temperatura constante e de tampões de extremidade. Para este produto é da elevada precisão, bons olhares, estrutura simples, boa estabilidade e operação conveniente, transforma-se um equipamento de testes necessário para institutos de pesquisa, serviços de inspeção da qualidade e fabricantes da tubulação.

II.Standards

GB/T6111-2003, GB/T15560-95,18252, CJ/T108-1999, ISO9080, ISO1167, ASTM D1598, ASTM F1335

III. dados técnicos

1. Quantidade de estações de teste: 3 (uma estação delas é para o teste de estouro; a pressão de cada estação é controle independentemente.)

2. Amplitude da pressão: 0-10mPa

3. Precisão de controle da pressão: -1%, +2%

4. Definição da pressão: 0.001MPa

5. Temp. escala: Temp da sala. ~95℃

6. Temp. precisão de controle: o desvio médio da temperatura é ±0.5℃; o desvio máximo é ±1℃

7. Escala cronometrando: 1s~9999h59min59s

8. Definição cronometrando: 1s

9. Escala do diâmetro da amostra: φ20~110mm

10. Fonte de alimentação: C.A. 380V (sistema de quatro fios trifásico)

11. Poder: 6KW

IV. características

A. características do quadro principal

1. Trabalho sem entravas contínuo para assegurar a integridade do teste.

2. Fácil de operar e mantenha para estações do ramo são independente de se.

3. Os componentes principais são importados de Europa ou de América, que são estáveis e seguros.

4. Com base nos medidores, o instrumento é equipado igualmente com o portátil ou o desktop do tipo que são conectados com os medidores por portas de série.

5. a curva do Pressão-tempo pode ser tirada.

6. O valor da pressão pode ser inquirido tempo real.

7. Os relatórios de teste podem ser imprimidos.

8. O computador pode parar de trabalhar a qualquer hora, porque os medidores do quadro principal podem ainda trabalhar.

9. O PC é instalado com a versão a mais atrasada do software hidrostática do teste de pressão em chineses ou em inglês que estão livres promover para a vida.

B. Característica do tanque da constante-temperatura

o tanque da Constante-temperatura é composto do corpo do tanque, da bomba de circulação importada, do dispositivo de aquecimento e da temperatura mantendo o sistema.

1. O corpo é composto do quadro estrutural, da parte inferior, da bexiga 304# interna de aço inoxidável, e da coberta exterior da liga de aço inoxidável ou de alumínio.

2. A isolação térmica grossa da espuma de poliuretano rígida assegura o desempenho da temperatura constante e da economia de energia.

3. A tampa do tanque da temperatura constante pode ser equipada com o dispositivo de levantamento e de fechamento automático, que é seguro e conveniente.
