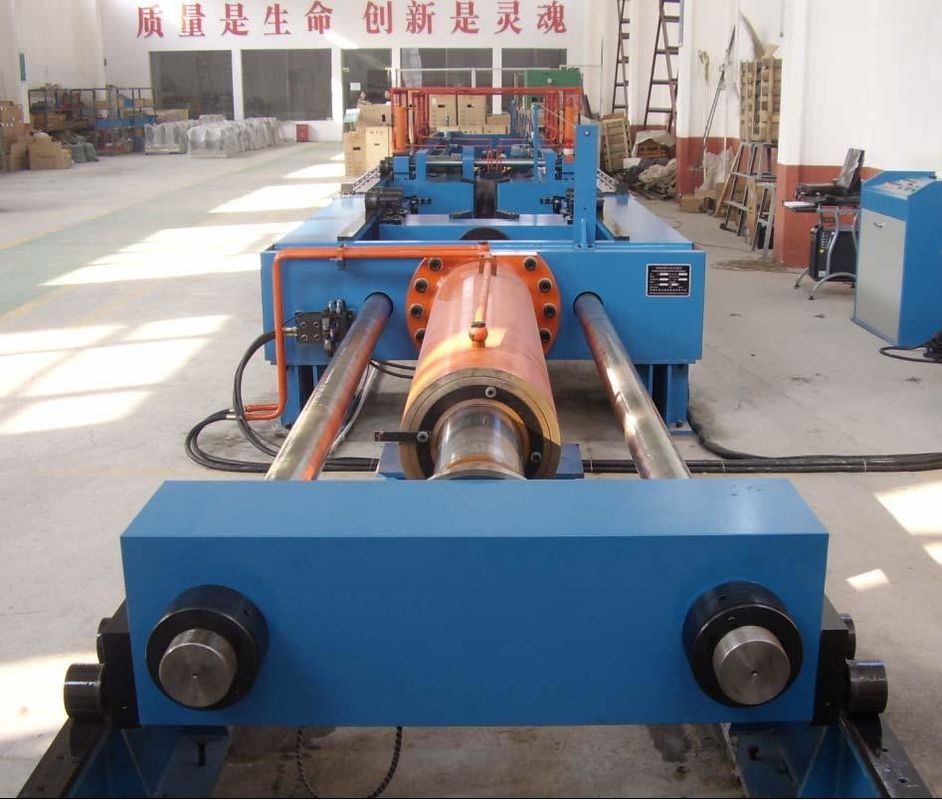

Eletro universal hidráulico servo automatizado da máquina de testes - hidráulico

 Função:

A máquina de testes é usada principalmente para determinar a resistência à tração do cabo bonde, do cabo ótico, da corda de fio de aço, da costa de aço e dos outros materiais da corda. A máquina de testes adota o cilindro hidráulico para carregar, pilha de carga a medir, computador a imprimir e computador para indicar dados de teste e a outra tecnologia avançada.

Os indicadores técnicos principais:

1. Força máxima do teste: kN 500

2. Teste a escala da medida da força: kN -100% de 2%

3. Precisão da medida da força: melhore do que o ± 1% FS

4. Curso de carregamento do pistão do cilindro hidráulico: 1.5m

5. Comprimento máximo da amostra: 10000mm (pino dois básico com a distância center do dispositivo bonde)

6. Comprimento mínimo do teste: 500mm

7. Afastamento móvel do ajuste do feixe fixo: 500mm

8. Escala e precisão de medição do deslocamento (deformação): 0-2200mm; precisão melhor do que o ± 0.1mm

9. Teste a velocidade da carga: ≥ 150mm/minuto

10. Velocidade rápida do ajuste do feixe da carga: ≥250mm/minuto

11. Modo de controle: controle de força constante do teste/controle de deslocamento constante;

12. Dispositivo bonde: Tomada-tipo dispositivo bonde com uma embalagem especial com dispositivo bonde elástico

13. Protetor de tradução deslizante secional (comprimento protetor direto de aproximadamente 5 medidores, comprimento protetor indireto de 10 medidores)

14. Dimensões do anfitrião da máquina de testes (altura milímetro da largura x do comprimento x): sobre 15500x1320x620 milímetro (sem tampa protetora);

15. Teste o poder do sistema hidráulico da máquina: aproximadamente 7,5 quilowatts.

As características técnicas principais

1. Aplicação dos padrões:

1,1 “segurança JB/T8521.1-2007 da parte tecida 1 dos estilingues: Correia lisa de uso geral da fibra sintética”

1,2 GB/T228-2010 “materiais metálicos no método elástico do teste da temperatura ambiente”

1,3 GB/T2611-1992 do “exigências técnicas gerais da máquina teste”

2. O projeto eletro-hidráulico do servocontrol do circuito fechado da elevada precisão, testa a automatização controle de processos, a medida de elevada precisão e o controle.

3. o projeto de circuito hidráulico Carga-sensível, efeito de poupança de energia é óbvio

4. Configuração do sistema de controlo da temperatura de óleo hidráulico para cumprir as exigências da operação a longo prazo de grandes cargas

5. Projeto de costura do quadro do rolamento da rigidez alta, peso leve, boa estabilidade

6. A integração total do projeto do anfitrião, a instalação, conveniência móvel, boa proteção para a haste do cilindro do cilindro

7. Tenha a função perfeita da proteção:

A) proteção do limite do cilindro;

B) sobrecarga do sistema hidráulico, excesso, proteção suja do bloco

C) Teste a proteção da sobrecarga da força

D) sobrecarga do sistema de circuito, proteção da sobretensão

E) Espécime que quebra a proteção

F) Exposição do aviso da segurança: Quando a carga do feixe da carga excede o valor ajustado, o indicador de advertência estará iluminado automaticamente.

8. Protetor segmentado da segurança.

9. Computador e funções e características elétricas de sistema de controlo:

9,1 o uso do microcomputador do tipo, software especial da máquina de testes pode ser baseado em padrões nacionais para terminar a força do teste, deslocamento de uma variedade de modos de controlo automático para terminar os parâmetros de processo do teste do grupo do teste, para testar controle de processos, por aquisição de dados, o processamento, a análise e a exposição, realização exata do controle de deslocamento constante, controle de força do teste de velocidade constante;

9,2 teste a força, o pico, a deformação do espécime, o deslocamento do pistão, a função da visualização ótica da curva do teste, a operação da entrada de teclado completo e o sistema especial do ajuste inteligente do modo de controle para conseguir o interruptor liso entre vários modos de controle para fazer o sistema ter o sexo da flexibilidade máxima;

9,3 funções de processamento perfeitas dos gráficos da curva do teste: a curva do processo do teste pode automaticamente seguir e ajustar, à cópia, salvar a curva, a curva pode parcialmente ser ampliado, você pode igualmente zumbir dentro tela cheia, você pode seguir a opinião da curva, observa os dados;

9,4 funções de processamento poderosas do relatório: o relatório pode imprimir, para salvar, para inspecionar, dados pode automaticamente preencher o relatório. Os usuários podem personalizar o formato de relatório de acordo com as exigências, e conveniente, intuitivas, que não está geralmente disponível no software da máquina do teste;

A configuração principal

Grupo do quadro 1 do rolamento da carga

Cilindro servo hidráulico 500Kn, tração de efeito duplo do curso de 1.5m ao grupo do cilindro 1

Grupo do feixe 1 da carga

Grupo manual do ajuste 1 do feixe fixo

Tipo deslizante longo largo 5 grupo da tradução X1000 da tampa protetora 1200

Grupo do dispositivo bonde 1 da venda de pirâmide

Grupo do dispositivo bonde 1 do enrolamento

Grupo hidráulico da estação 1

Bomba hidráulica 11.2L/bomba mínima uma de Fujikoshi NACHI em Japão

Válvula servo Itália

Grupo do motor 7.5KW 1

Grupo hidráulico do circuito de controle 1

Grupo servo do controlador 1

Acessórios hidráulicos 1 grupo

Computador Lenovo + 1 grupo de impressoras
