Máquina de testes integrada da pressão do conjunto modular hidro
I. Função & aplicações

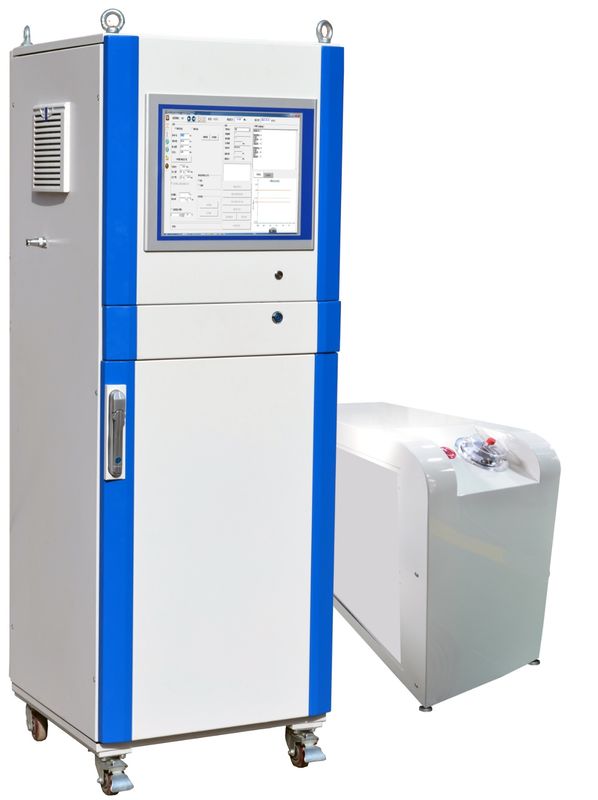

Máquina de testes integrada da pressão do conjunto modular a hidro é usada para fazer o teste de estouro imediato e o teste de pressão dos muitos tempos nas tubulações plásticas para o transporte fluido, como para medir a época de dano da tubulação termoplástico sob uma pressão constante. Este instrumento é composto de um quadro principal do controle de pressão, de um tanque da temperatura constante e de tampões de extremidade. Para este produto é da elevada precisão, bons olhares, estrutura simples, boa estabilidade e operação conveniente, transforma-se um equipamento de teste necessário para institutos de pesquisa, serviços de inspeção da qualidade e fabricantes da tubulação.
II.Standards
GB/T6111-2003, GB/T15560-95,18252, CJ/T108-1999, ISO9080, ISO1167, ASTM D1598, ASTM F1335
III. dados técnicos
| Max.pressure |
10MPa |
| Estações de teste |
5 estações |
| Modo de controle |
controle de computador |
| Preservação dos dados |
Cada estação tem a função da proteção de dados do sem energia, bota pode ser restaurada |
| Tempo |
tempo do sincronismo |
0~9999 minuto de h 59 |
| Precisão cronometrando |
±0.1% |
| definição de tempo |
1s |
| Unidade ajustada mínima |
minuto |
| Pressão |
Escala do controle de pressão |
0.2~10MPa |
| Unidades do indicador de pressão |
MPa, barra ou libra por polegada quadrada |
| Precisão de controle da pressão |
-1%~ +2% |
| Constant Voltage Control Precision da escala da carga máxima |
Dentro de ±1% |
| Definição da exposição da pressão |
0.001MPa, 0.01bar ou 1PSI |
| escala de medição |
4%~100%FS |
| Limite do erro permissível para a indicação |
Dentro de 1% |
IV. características
A. Característica do quadro principal
estrutura do circuito do Dobro-tubo
Porque a estrutura da máquina de teste hidrostática da tubulação tradicional é transmitida à amostra pela aquisição da pressão, a outra extremidade é conectada com a válvula de escape de pressão, e há uma diferença da pressão entre o espécime e o sensor porque não há nenhuma maré baixa. A fim resolver o problema, nosso sistema de controlo da pressão é conectado com a amostra pelo dobro-tubo.
Conjunto modular integrado
Cada módulo é 5 ou 6 estações, cada estação independente não interferem um com o otro, podem ser ajustadas separadamente na escala de 0,2 escalas da carga máxima de MPa~, uma ruptura do teste não afetam o teste normal de outras estradas.
Função completa
Com identificação da ruptura, monitoração de tempo real, pressão do sem energia, proteção do poder-para baixo, recuperação automática da chamada. impressão, resultados da análise do armazenamento e outras funções. Controle a relação principal com chinês e a seleção inglesa, fornece uma variedade de funções da operação da língua.
O plano horizontal da referência do dispositivo de medição da pressão é consistente com o plano horizontal da caixa média da temperatura constante.
B. Característica do tanque da constante-temperatura
o tanque da Constante-temperatura é composto do corpo do tanque, da bomba de circulação importada, do dispositivo de aquecimento e da temperatura mantendo o sistema.
1. O corpo é composto do quadro estrutural, da parte inferior, da bexiga 304# interna de aço inoxidável, e da coberta exterior da liga de aço inoxidável ou de alumínio.
2. A isolação térmica grossa da espuma de poliuretano rígida assegura a temperatura constante e o desempenho de poupança de energia.
3. A tampa do tanque da temperatura constante pode ser equipada com o dispositivo de levantamento e de fechamento automático, que é seguro e conveniente.
C. tampões de extremidade
o parafuso 1.Include, o anel-O, a válvula de respiradouro etc. montaram toda completo.
estrutura 2.Fixture:
Meio formulário redondo do potenciômetro, ajuste fácil para fora, nenhum escapamento, operação conveniente.
D. sistema de refrigeração
Variação da temperatura: 10~40°C
Fonte de alimentação: 220V fase monofásica 2.2KW
