Teste de pressão de estouro interno Iso9080 da resistência da determinação

Determinação da resistência à pressão interna para as tubulações, os encaixes e os conjuntos do thermoplastics

I. Função & aplicações

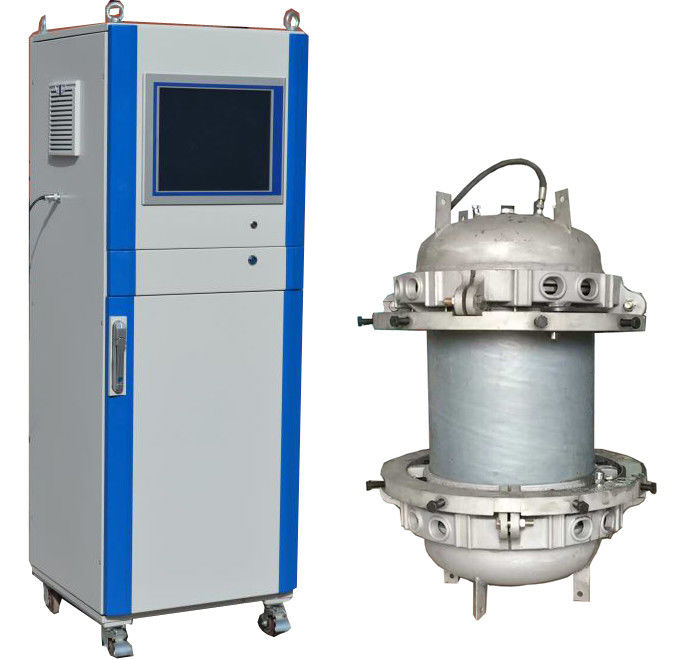

O verificador de sopro hidrostática de XGY-10C é apropriado pela determinação do sopro instantâneo hidráulico e o tempo constante a longo prazo da falha da pressão das tubulações termoplásticos para o vário líquido que transporta as tubulações plásticas. É um instrumento de teste necessário para institutos de pesquisa científica, serviços de inspeção da qualidade e fabricantes da tubulação.

Esta série é o modelo o mais atrasado, usando a tecnologia do controle do microcomputador, com parâmetros do teste ajustou o armazenamento, a curva da impressão da exposição, a análise em tempo real, a saída experimental do relatório e as outras funções. O software que corre o sistema de Windows. De acordo com padrões nacionais, os standard internacionais ou os padrões fornecidos por usuários, o desempenho hidrostática a longo prazo e o teste de sopro instantâneo das várias tubulações podem ser detectados e julgado, e os dados experimentais podem ser analisados e processado, e a saída pode ser imprimida.

II.Standards

GB/T6111-2018, GB/T15560-1995, GB/T18252-2008, GB/T18476-2001, ASTM D1598-2004, ASTMD1599, ISO1167, ISO13479, ISO9080, EN 921 DO RUÍDO (1995-01), ASTM F1335

III. dados técnicos

IV. características

A. Característica do quadro principal

estrutura do circuito do Dobro-tubo

Porque a estrutura da máquina de teste hidrostática da tubulação tradicional é transmitida à amostra pela aquisição da pressão, a outra extremidade é conectada com a válvula de escape de pressão, e há uma diferença da pressão entre o espécime e o sensor porque não há nenhuma maré baixa. A fim resolver o problema, nosso sistema de controlo da pressão é conectado com a amostra pelo dobro-tubo.

Conjunto modular integrado

Cada módulo é 5 ou 6 estações, cada estação independente não interferem um com o otro, podem ser ajustadas separadamente na escala de 0,2 escalas da carga máxima de MPa~, uma ruptura do teste não afetam o teste normal de outras estradas.

Função completa

Com identificação da ruptura, monitoração de tempo real, pressão do sem energia, proteção do poder-para baixo, recuperação automática da chamada. impressão, resultados da análise do armazenamento e outras funções. Controle a relação principal com chinês e a seleção inglesa, fornece uma variedade de funções da operação da língua.

O plano horizontal da referência do dispositivo de medição da pressão é consistente com o plano horizontal da caixa média da temperatura constante.

B. Característica do tanque da constante-temperatura

o tanque da Constante-temperatura é composto do corpo do tanque, da bomba de circulação importada, do dispositivo de aquecimento e da temperatura mantendo o sistema.

1. O corpo é composto do quadro estrutural, da parte inferior, da bexiga 304# interna de aço inoxidável, e da coberta exterior da liga de aço inoxidável ou de alumínio.

2. A isolação térmica grossa da espuma de poliuretano rígida assegura a temperatura constante e o desempenho de poupança de energia.

3. A tampa do tanque da temperatura constante pode ser equipada com o dispositivo de levantamento e de fechamento automático, que é seguro e conveniente.

C. tampões de extremidade

o parafuso 1.Include, o anel-O, a válvula de respiradouro etc. montaram toda completo.

estrutura 2.Fixture:

Meio formulário redondo do potenciômetro, ajuste fácil para fora, nenhum escapamento, operação conveniente.
