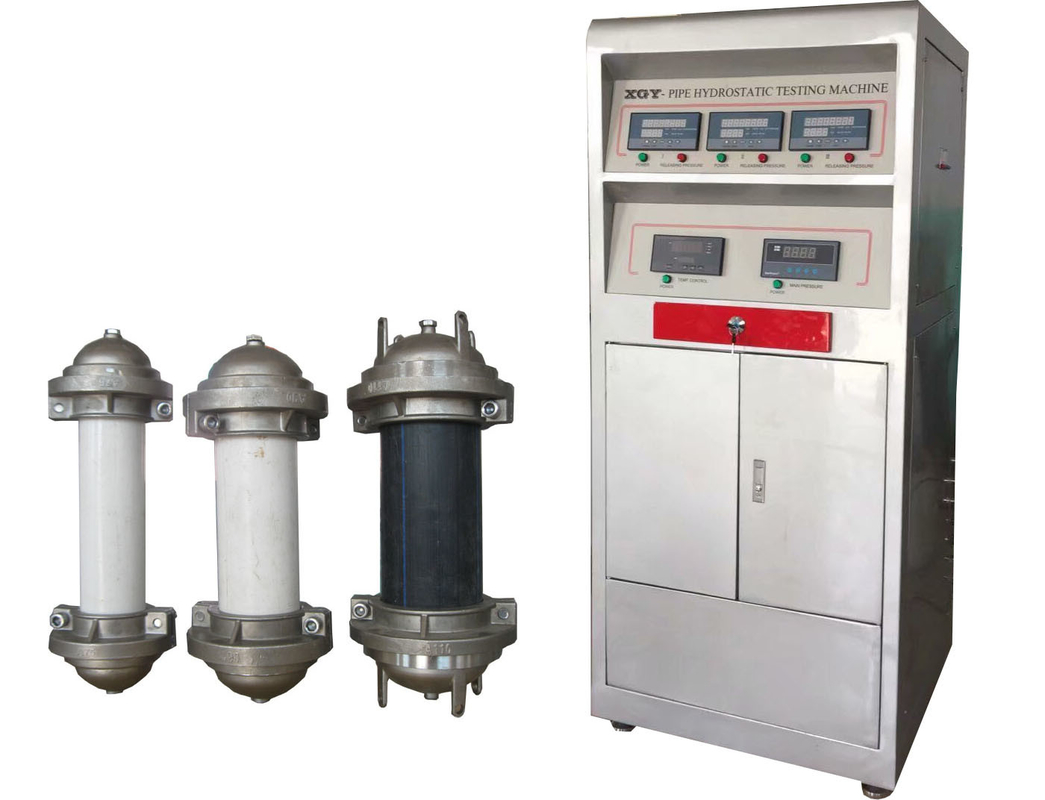

Verificador hidrostática da pressão para a explosão da tubulação e o teste de pressão ISO1167 ASTM D 1598 ASTM D 1599
Ⅰ. Uso:
Uso para sistemas de encanamento do thermoplastics para o transporte da líquido-determinação da resistência à pressão interna.
Ⅱ. Princípio
Depois que a amostra é estado ajustado, mantenha uma estadia especificada sob a pressão hidrostática constante especificada (pressão hidráulica da pressão de água interna) ou até que a amostra esteja danificada.
A amostra será mantida em um ambiente especificado da temperatura constante durante todo o teste.
Este ambiente constante pode ser água (teste da água-água), ar (teste do água-ar), ou o outro líquido (água-outro teste líquido).
Este equipamento está usando a água.
Ⅲ. Dados técnicos:
| Estação de teste |
3 estações, pressão de cada independente da estação
controle; uma da estação pode executar o teste de estouro
|
| Pressão máxima |
0 - 10Mpa, 0-100BAR, 0-100KG/CM2 |
|
Precisão constante da pressão
|
-1%, +2% |
| Definição da pressão |
0.001MPa, 0.01BAR, 0.01KG/CM2 |
| Escala da contagem do tempo |
1 - 9999h 59min 59s
|
|
Temperatura constante
temp da caixa dos meios
|
Temperatura ambiental a 95ºC;
15ºC ao temp ambiental. com sistema de refrigeração
|
| Temp. precisão de controle |
o desvio médio da temperatura é ±0.5℃; o desvio máximo é ±1℃
|
| Fonte de alimentação |
380V C.A. 50HZ, 3 fase, 12KW |
|
Escala do diâmetro da amostra da tubulação
|
Φ20-1600mm (personalizado) |
1. Sistema de controlo da pressão;
2. Sistema de controlo da temperatura;
3. Tanque da temperatura constante;
4. Tampões de extremidade;
5. Sistema de refrigeração;
6. PC, impressora, software, etc. manual.
Ⅴ. Características
Características do quadro principal
1. Controle docuble do medidor e do computador.
1. Trabalho sem entravas contínuo para assegurar a integridade do teste.
2. fácil de operar e para manter para estações do ramo seja independente de se.
3. Os componentes principais são importados de Europa ou de América, que são estáveis e seguros.
4. Com base nos medidores, o instrumento é equipado igualmente com o portátil ou o desktop do tipo que são conectados com os medidores por portas de série.
5. a curva do Pressão-tempo e a curva da Pressão-temperatura podem ser tiradas.
6. O valor da pressão pode ser inquirido tempo real.
7. Automático regule a pressão no computador.
8. Os relatórios de teste podem ser imprimidos.
9. O computador pode parar de trabalhar a qualquer hora, porque os medidores do quadro principal podem ainda trabalhar.
10. O PC é instalado com a versão a mais atrasada do software hidrostática do teste de pressão em chineses ou em inglês que estão livres promover por muito tempo para a vida.

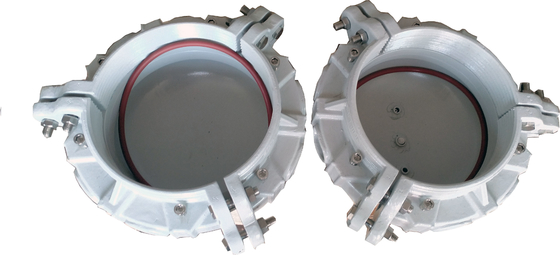

Tampões de extremidade:
1. Inclua o parafuso, o anel-O, a válvula de respiradouro etc. montou toda completo.
2. Estrutura do dispositivo elétrico:
Meio formulário redondo do potenciômetro, ajuste fácil para fora, nenhum escapamento, operação conveniente.
