Máquina de Teste de Pressão Hidrostática é usada para a determinação da resistência à pressão interna de tubos, conexões e conjuntos termoplásticos para o transporte de fluidos
Aplicações:
Máquinas de teste de pressão hidrostática são aplicáveis a uma ampla gama de tubos, conexões e conjuntos termoplásticos usados para transporte de fluidos, incluindo, mas não se limitando a, tubos, conexões e conjuntos feitos de materiais como Polipropileno (PP), Polietileno (PE), Cloreto de Polivinila (PVC), Cloreto de Polivinila Clorado (PVC - C) e Acrilonitrila Butadieno Estireno (ABS). Isso abrange vários tipos de produtos, incluindo tubos extrudados, tubos moldados por injeção e corpos de prova montados com ou sem empuxo hidrostático. Por exemplo, pode ser usado para seções de tubos soldadas por fusão a quente, corpos de prova contendo uma ou várias conexões de tubo e corpos de prova de ramificação em sela. O diâmetro externo nominal (dn) dos tubos testados pode variar de tamanhos relativamente pequenos (por exemplo, 25 mm) a diâmetros maiores (por exemplo, superior a 315 mm), dependendo dos requisitos específicos de diferentes tipos de corpos de prova.
Propósitos:
O propósito principal das máquinas de teste de pressão hidrostática é determinar a resistência à pressão interna dos tubos, conexões e conjuntos plásticos mencionados acima. Ao submeter produtos feitos de materiais como PP, PE, PVC, PVC - C e ABS a uma pressão interna específica sob condições controladas por um certo período, a máquina pode avaliar sua capacidade de suportar pressão sem falha, como vazamento, ruptura ou deformação excessiva. Este teste é crucial para garantir a qualidade, segurança e confiabilidade de tubos plásticos e componentes relacionados usados em sistemas de transporte de fluidos, que são amplamente aplicados em áreas como abastecimento de água, drenagem, transporte de gás e transferência de fluidos industriais.

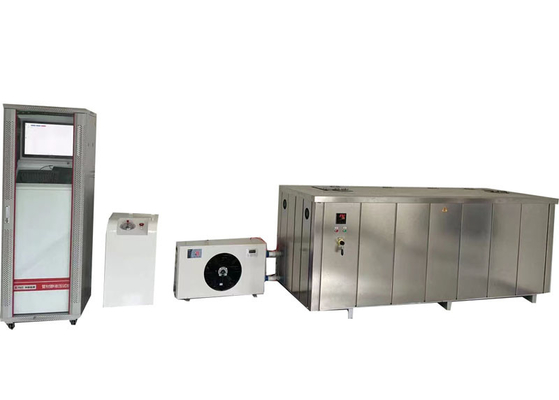

Configuração do Produto:
1. Sistema de controle de pressão (estrutura principal);
2. Sistema de suprimento de pressão (fonte de pressão);
3. Tanque de teste e sistema de controle de temperatura;

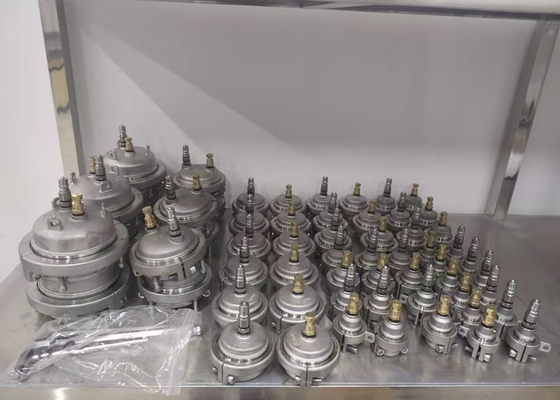

4. Fechamentos de extremidade: φ8~1800mm (de acordo com a exigência do cliente).
5. Sistema de refrigeração (de acordo com a exigência do cliente)
Características do Produto:
1. Os usuários podem definir facilmente os parâmetros de teste usando um terminal operacional que combina uma tela sensível ao toque ou um PC.
2. Ocupando uma área inferior a um metro quadrado, pode produzir até 50 pressões diferentes, incluindo a pressão de suprimento de água.
3. Sua capacidade de reconhecimento inteligente permite identificar o tamanho e o material da amostra e, em seguida, formular um plano otimizado de aumento de pressão juntamente com um algoritmo.
4. Este dispositivo se destaca por seu controle de pressão preciso. A opção de ajustar a pressão de entrada de cada módulo individual separadamente ajuda a diminuir o desgaste das válvulas solenoides e garante uma operação duradoura.
5. Todas as peças metálicas que entram em contato com o meio são feitas de aço inoxidável de alta qualidade.
6. A interface de exibição, projetada com a conveniência do usuário em mente, oferece várias opções de idioma, atendendo totalmente às diversas exigências dos clientes.
7. A calibração de pressão durante os testes é simples, e o sistema tem a opção de continuar em execução enquanto a calibração está em andamento.
8. Ele fornece proteção em vários níveis, cobrindo aspectos elétricos, mecânicos e de software.
9. Permite comunicação de dados suave e confiável através do protocolo TCP/IP.
Atende aos Padrões:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
O comprimento livre dos corpos de prova:
| Tipo de Corpo de Prova |
Requisitos de Comprimento Livre |
| Corpos de Prova de Tubo Extrudado |
dn<315mm: ≥ 3dn e ≥ 250mm; dn>315mm: ≥ 2dn |
| Corpos de Prova de Tubo Moldado por Injeção |
dn<50mm: 3dn; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| Corpos de Prova Montados com Empuxo Hidrostático (Duas Seções de Tubo) |
≥ 3dn e ≥ 250mm (dn>315mm: ≥ 2dn se o comprimento mínimo não for atendido) |
| Corpos de Prova Montados com Empuxo Hidrostático (com Conexões) |
≥ 2dn e ≥ 150mm; dn>250mm: ≥ 1.5dn |
| Corpos de Prova Montados com Empuxo Hidrostático (Ramificação em Sela) |
≥ 100mm |
| Corpos de Prova Montados sem Empuxo Hidrostático |
= dn e ≥ 150mm |
Parâmetros Técnicos:
| Modelo |
XGY-16C |
| Faixa de diâmetro |
Φ8-1800mm |
| Estações |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. podem ser personalizadas |
| Modo de controle |
Microcontrole, controle por PC industrial |
| Modo de exibição |
Display colorido LCD de PC industrial |
| Modo de armazenamento |
Armazenamento em PC |
| Modo de impressão |
Saída de impressora colorida |
| Pressão de teste |
Faixa de pressão |
0.1-16MPa |
| Precisão de controle |
±1% |
| Resolução de exibição |
0.01MPa |
| Faixa de trabalho |
5%~100%FS |
| Erro de indicação |
±1% |
| Temporizador de teste |
Faixa do temporizador |
0~10000h |
| Precisão do temporizador |
±0.1% |
| Resolução do temporizador |
1s |
| Potência |
380V 50Hz trifásico quatro fios 1.5KW |
| modelos de tampões |
de Φ8 a 1800mm |
| Tamanho do tanque de água |
de acordo com o tamanho do tubo |
| Faixa de temperatura |
15-95℃ |
| Dimensões (três estações) |
715×625×1700(mm) ou outros
|
Suporte e Serviços:
Máquina de Teste Hidrostático Máquina de Teste de Pressão Hidrostática de Tubos Plásticos Suporte Técnico e Serviço
Oferecemos suporte técnico para Máquinas de Teste de Pressão Hidrostática. Nossa equipe experiente de suporte técnico pode fornecer:
- Instalação e configuração da máquina
- Solução de problemas e aconselhamento técnico
- Serviços de reparo e manutenção
- Peças de reposição e consumíveis
- Atualizações e upgrades de software
Estamos comprometidos em fornecer um excelente atendimento ao cliente e estamos disponíveis para responder a quaisquer perguntas que você possa ter. Se tiver alguma dúvida, não hesite em nos contatar.
FAQ:
Q1: Qual é o nome da marca da Máquina de Teste de Pressão Hidrostática de Tubos Plásticos?
A1: O nome da marca da Máquina de Teste de Pressão Hidrostática é JHH, fabricada em Pequim, China.
Q2: Qual é o propósito da Máquina de Teste de Pressão Hidrostática de Tubos Plásticos?
A2: A Máquina de Teste de Pressão Hidrostática de Tubos Plásticos é usada para testar a resistência hidrostática e de ruptura de tubos plásticos.
Q3: Que tipo de componentes e materiais a Máquina de Teste de Pressão Hidrostática pode testar?
A3: A Máquina de Teste de Pressão Hidrostática pode ser usada para testar tubos plásticos, tubos compostos (como PP-R, PP-B, PP-A, PVC, PE, PE-X etc.
Q4: Qual é a precisão da Máquina de Teste de Pressão Hidrostática?
A4: A Máquina de Teste de Pressão Hidrostática tem uma precisão de 0,1% da leitura em escala total.
