Máquina de ensaio de pressão hidrostática é utilizada para a determinação da resistência à pressão interna de tubos termoplásticos, acessórios e conjuntos para o transporte de fluidos
Aplicações:
As máquinas de ensaio de pressão hidrostática podem ser utilizadas para um amplo espectro de tubos, acessórios e conjuntos termoplásticos concebidos para o transporte de fluidos.Polietileno (PE), Cloreto de Polivinil (PVC), Cloreto de Polivinil Clorado (PVC-C) e Estireno de Butadieno de Acrilonitril (ABS) são apenas parte da extensa lista.Esta categoria inclui diversos produtos, tais como tubos extrudidos, tubos moldeados por injecção e amostras montadas, independentemente de envolverem ou não um impulso hidrostático.amostras com um ou vários acessórios de tubulaçãoO diâmetro exterior nominal (dn) dos tubos de ensaio pode variar muito, variando de apenas 25 mm a mais de 315 mm,Dependendo das exigências específicas dos diferentes tipos de amostras.
Objetivos:
As máquinas de ensaio de pressão hidrostática servem principalmente para determinar a resistência dos tubos, acessórios e conjuntos de plástico mencionados à pressão interna.Ao expor produtos fabricados a partir de materiais como PP, PE, PVC, PVC-C e ABS a uma determinada pressão interna em condições controladas durante um determinado tempo, estas máquinas podem avaliar a sua capacidade de suportar a pressão sem falhar,como o desenvolvimento de fugasEste ensaio é de grande importância para assegurar a qualidade, a segurança, a segurança e a segurança dos produtos.e fiabilidade dos tubos de plástico e partes conexas nos sistemas de transporte de fluidos, que são amplamente utilizados em campos como tratamento de água e águas residuais, tubulação de gás e movimento de fluidos industriais.
Configuração do produto:

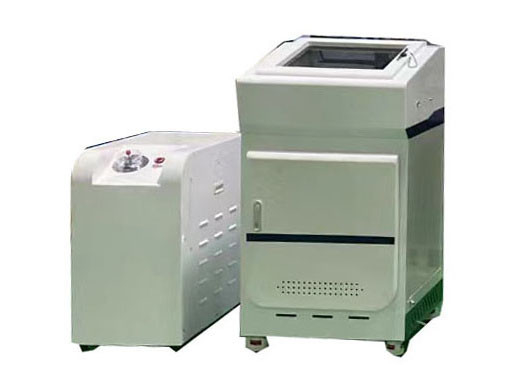

1. Sistema de controlo de pressão (quadro principal);
2Sistema de alimentação de pressão (fonte de pressão);

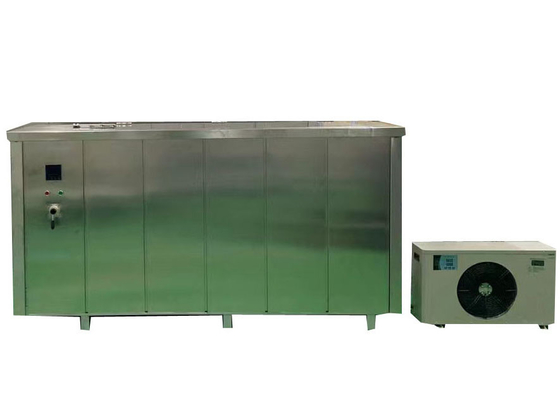

3. Tanque de ensaio e sistema de controlo de temperatura;
4Fechamento final: φ8~1800 mm (de acordo com as exigências dos clientes).
5. Sistema de refrigeração (de acordo com as exigências dos clientes)
Características do produto:
1Os utilizadores podem definir sem esforço os parâmetros de ensaio utilizando um terminal operacional que combina um ecrã táctil ou um PC.
2Ocupando uma área inferior a um metro quadrado, pode produzir até 50 pressões diferentes, incluindo a pressão de abastecimento de água.
3A sua capacidade de reconhecimento inteligente permite-lhe identificar o tamanho e o material da amostra e, em seguida, formular um plano de aumento de pressão otimizado, juntamente com um algoritmo.
4Este dispositivo destaca-se pelo seu controlo preciso da pressão.A opção de ajustar separadamente a pressão de entrada de cada módulo individual ajuda a diminuir o desgaste das válvulas de solenoide e garante um funcionamento duradouro.
5Todas as partes metálicas que entram em contacto com o meio são feitas de aço inoxidável de alta qualidade.
6A interface de exibição, concebida tendo em conta a conveniência do utilizador, oferece várias opções linguísticas, satisfazendo plenamente as diversas exigências dos clientes.
7A realização da calibração de pressão durante o ensaio é simples e o sistema tem a opção de continuar a funcionar enquanto a calibração está em curso.
8O sistema fornece protecção a vários níveis, abrangendo aspectos eléctricos, mecânicos e de software.
9Permite uma comunicação de dados suave e fiável através do protocolo TCP/IP.
Cumprir as Normas:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335 (em inglês)
O comprimento livre das amostras:
| Tipo de espécime |
Requisitos de comprimento livre |
| Exemplos de tubos extrudidos |
dn<315 mm: ≥ 3dne ≥ 250 mm;dn> 315 mm: ≥ 2dn- Não. |
| Exemplos de tubos de moldagem por injecção |
dn< 50 mm: 3dn; 50 mm ≤dn≤ 110 mm: ≥ 140 mm |
| Especimens montados com impulso hidrostático (duas secções de tubos) |
≥ 3dne ≥ 250 mm (dn> 315 mm: ≥ 2dnse não for respeitado o comprimento mínimo) |
| Especimens montados com empuxo hidrostático (com acessórios) |
≥ 2dne ≥ 150 mm;dn> 250 mm: ≥ 1.5dn- Não. |
| Especimens montados com empuxo hidrostático (branco de sela) |
≥ 100 mm |
| Espécimes montados sem empuxo hidrostático |
=dne ≥ 150 mm |
Parâmetros técnicos:
| Modelo |
XGY-16C |
| Intervalo de diâmetro |
Φ8- 1800 mm. |
| Estações |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc podem ser personalizados |
| Modo de controlo |
Microcontrolo, controlo de computadores industriais |
| Modo de exibição |
Display LCD a cores para PC industrial |
| Modo de armazenamento |
Reservatório de PC |
| Modo de impressão |
Saída da impressora a cores |
| Pressão de ensaio |
Intervalo de pressão |
0.1-16MPa |
| Precisão do controlo |
± 1% |
| Resolução da tela |
00,01 MPa |
| Intervalo de trabalho |
5% a 100% FS |
| Erro de indicação |
± 1% |
| Temporiador de teste |
Intervalo do temporizador |
0~10000h |
| Precisão do temporizador |
± 0,1% |
| Resolução do temporizador |
1s |
| Potência |
380V 50Hz trifásico de quatro fios 1,5 kW |
| Modelos de tampas de ponta |
deΦ- 8até 1800 mm |
| Tamanho do reservatório de água |
em função do tamanho do tubo |
| Intervalo de temperatura |
15-95°C |
| Dimensões (três estações) |
715×625×1700 ((mm) ou outros
|
Apoio e Serviços:
Máquina de ensaio hidrostático Máquina de ensaio de pressão hidrostática de tubos de plástico Apoio Técnico e Serviço
Fornecemos suporte técnico para máquinas de teste de pressão hidrostática.
- Instalação e configuração da máquina
- Resolução de problemas e aconselhamento técnico
- Serviços de reparação e manutenção
- Peças sobressalentes e consumíveis
- Atualizações e melhorias de software
Estamos empenhados em fornecer um excelente serviço ao cliente e estamos disponíveis para responder a quaisquer perguntas que você possa ter.
Perguntas frequentes:
P1: Qual é o nome da máquina de teste hidrostático máquina de teste de pressão hidrostática de tubos de plástico?
R1: A marca da máquina de ensaio de pressão hidrostática é JHH, fabricada em Pequim, na China.
Q2: Qual é o propósito da máquina de ensaio hidrostático máquina de ensaio de pressão hidrostática de tubos de plástico?
A2:Máquina de ensaio hidrostático Máquina de ensaio de pressão hidrostática de tubos de plásticoé utilizado para testar a resistência hidrostática e a resistência à ruptura de tubos de plástico.
P3: Que tipo de componentes e materiais pode a máquina de ensaio de pressão hidrostática testar?
A: A máquina de ensaio de pressão hidrostática pode ser utilizada para testar tubos de plástico, tubos compósitos (como PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.).
Q4: Qual é a precisão da máquina de ensaio de pressão hidrostática?
A: A máquina de ensaio de pressão hidrostática tem uma precisão inferior a 0,1% da leitura em escala completa.
