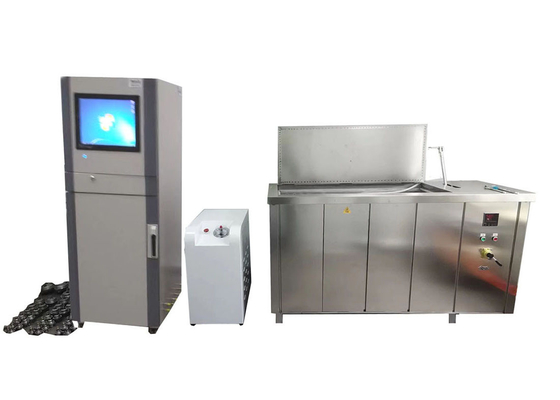

A Máquina de Teste de Pressão Hidrostática serve para medir a tolerância à pressão interna de tubos, conexões e conjuntos termoplásticos utilizados para o transporte de fluidos
Aplicações:
A máquina de teste hidrostático pode ser usada para vários tubos, conexões e componentes termoplásticos usados para transporte de fluidos. Materiais como polipropileno (PP), polietileno (PE), cloreto de polivinila (PVC), cloreto de polivinila clorado (PVC-C) e copolímero de acrilonitrila butadieno estireno (ABS) são apenas uma parte disso. Esta categoria abrange uma variedade de produtos, como tubos extrudados, tubos moldados por injeção e espécimes montados, com ou sem empuxo hidrostático. Exemplos de espécimes adequados incluem seções de tubos soldadas por topo a quente, amostras com uma ou mais conexões e espécimes de ramificação em forma de sela. O diâmetro externo nominal (dn) dos tubos de teste varia muito, de 25 milímetros a 1600 milímetros, dependendo dos requisitos específicos de diferentes tipos de espécimes.
Propósitos:
As máquinas de teste de pressão hidrostática são usadas principalmente para determinar a resistência à pressão interna de tubos, conexões e conjuntos de plástico. Sob condições controladas, produtos feitos de materiais como PP, PE, PVC, PVC-C e ABS são submetidos a uma pressão interna específica por um determinado período de tempo. Isso é usado para avaliar sua capacidade de suportar pressão e determinar se ocorrerão falhas como vazamento, ruptura ou deformação excessiva. Este teste é de grande importância para garantir a qualidade, segurança e confiabilidade de tubos de plástico e componentes relacionados em sistemas de transporte de fluidos. Esses sistemas são amplamente utilizados em áreas como tratamento de água, tratamento de esgoto, transmissão de gás e transporte de fluidos industriais.
Características do Produto:
1. Os usuários podem definir facilmente os parâmetros de teste usando um terminal operacional que combina uma tela sensível ao toque ou um PC.
2. Ocupando uma área de menos de um metro quadrado, pode produzir até 50 pressões diferentes, incluindo a pressão de abastecimento de água.
3. Sua capacidade de reconhecimento inteligente permite identificar o tamanho e o material da amostra e, em seguida, formular um plano otimizado de aumento de pressão com um algoritmo.
4. Este dispositivo se destaca por seu controle preciso de pressão. A opção de ajustar a pressão de entrada de cada módulo individual separadamente ajuda a diminuir o desgaste das válvulas solenoides e garante uma operação duradoura.
5. Todas as peças metálicas que entram em contato com o meio são feitas de aço inoxidável de alta qualidade.
6. A interface de exibição, projetada com a conveniência do usuário em mente, oferece várias opções de idioma, atendendo totalmente às diversas necessidades dos clientes.
7. A calibração de pressão durante os testes é simples, e o sistema tem a opção de continuar em execução enquanto a calibração está em andamento.
8. Ele fornece proteção em vários níveis, cobrindo aspectos elétricos, mecânicos e de software.
9. Permite comunicação de dados suave e confiável através do protocolo TCP/IP.
Atende aos Padrões:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
O comprimento livre dos espécimes:
| Tipo de Espécime |
Requisitos de Comprimento Livre |
| Espécimes de Tubo Extrudado |
dn<315mm: ≥ 3dn e ≥ 250mm; dn>315mm: ≥ 2dn |
| Espécimes de Tubo Moldado por Injeção |
dn<50mm: 3dn; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| Espécimes Montados com Empuxo Hidrostático (Duas Seções de Tubo) |
≥ 3dn e ≥ 250mm (dn>315mm: ≥ 2dn se o comprimento mínimo não for atendido) |
| Espécimes Montados com Empuxo Hidrostático (com Conexões) |
≥ 2dn e ≥ 150mm; dn>250mm: ≥ 1.5dn |
| Espécimes Montados com Empuxo Hidrostático (Ramificação em Sela) |
≥ 100mm |
| Espécimes Montados sem Empuxo Hidrostático |
= dn e ≥ 150mm |
Parâmetros Técnicos:
| Modelo |
XGY-16C |
| Faixa de diâmetro |
Φ8-1800mm |
| Estações |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. podem ser personalizadas |
| Modo de controle |
Microcontrole, controle por PC industrial |
| Modo de exibição |
Tela LCD colorida de PC industrial |
| Modo de armazenamento |
Armazenamento em PC |
| Modo de impressão |
Saída de impressora colorida |
| Pressão de teste |
Faixa de pressão |
0.1-16MPa |
| Precisão de controle |
±1% |
| Resolução de exibição |
0.01MPa |
| Faixa de trabalho |
5%~100%FS |
| Erro de indicação |
±1% |
| Temporizador de teste |
Faixa do temporizador |
0~10000h |
| Precisão do temporizador |
±0.1% |
| Resolução do temporizador |
1s |
| Potência |
380V 50Hz trifásico de quatro fios 1.5KW |

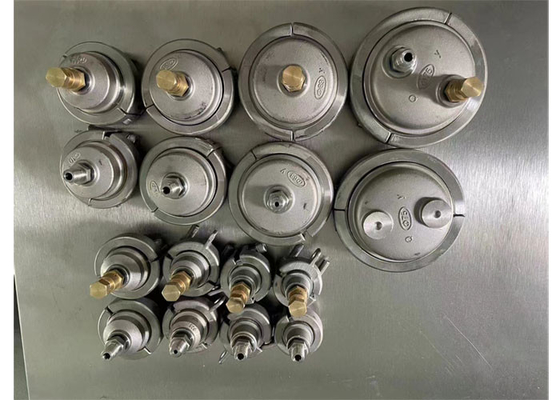

| modelos de tampões |
de Φ8 a 1800mm |
| Tamanho do tanque de água |
de acordo com o tamanho do tubo |
| Faixa de temperatura |
15-95℃ |
| Dimensões (três estações) |
715×625×1700(mm) ou outros
|
Suporte e Serviços:
Máquina de Teste Hidrostático Máquina de Teste de Pressão Hidrostática de Tubo de Plástico Suporte Técnico e Serviço
Fornecemos suporte técnico para Máquinas de Teste de Pressão Hidrostática. Nossa equipe experiente de suporte técnico pode fornecer:
- Instalação e configuração da máquina
- Solução de problemas e aconselhamento técnico
- Serviços de reparo e manutenção
- Peças de reposição e consumíveis
- Atualizações e upgrades de software
Estamos comprometidos em fornecer um excelente atendimento ao cliente e estamos disponíveis para responder a quaisquer perguntas que você possa ter. Se você tiver alguma dúvida, não hesite em nos contatar.
FAQ:
Q1: Qual é o nome da marca da Máquina de Teste de Pressão Hidrostática de Tubo de Plástico?
A1: O nome da marca da Máquina de Teste de Pressão Hidrostática é JHH, fabricada em Pequim, China.
Q2: Qual é o propósito da Máquina de Teste de Pressão Hidrostática de Tubo de Plástico?
A2: A Máquina de Teste de Pressão Hidrostática de Tubo de Plástico é usada para testar a resistência hidrostática e de ruptura de tubos de plástico.
Q3: Que tipo de componentes e materiais a Máquina de Teste de Pressão Hidrostática pode testar?
A3: A Máquina de Teste de Pressão Hidrostática pode ser usada para testar tubos de plástico, tubos compostos (como PP-R, PP-B, PP-A, PVC, PE, PE-X etc.
Q4: Qual é a precisão da Máquina de Teste de Pressão Hidrostática?
A4: A Máquina de Teste de Pressão Hidrostática tem uma precisão de 0,1% da leitura em escala total.
