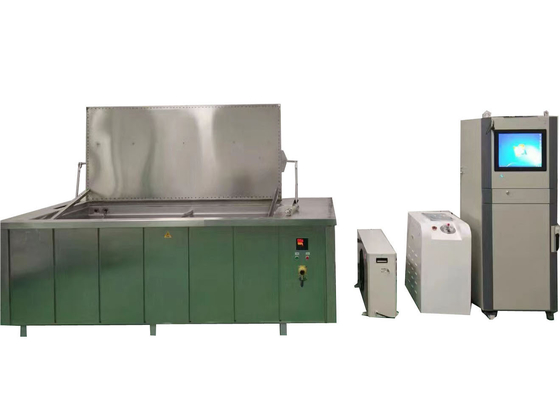

ISO 1167 Máquina de ensaio de pressão e explosão hidrostática e tampa de ensaio de pressão para tubos de plástico
Finalidade e Utilização:
The pipe hydrostatic pressure testing machine serves as a specialized apparatus for assessing the endurance and safety of thermoplastic and composite pipes under prolonged internal pressure and stable temperature conditionsAs suas funções essenciais envolvem a determinação de dois parâmetros-chave:
Tempo para falhar:O tempo que um tubo pode suportar uma pressão contínua antes de sucumbir a danos.
Pressão máxima de explosão instantânea:Valor de pressão mais elevado a que um tubo sofre ruptura súbita.
Categorias de tubos aplicáveis:
A máquina é capaz de testar uma ampla gama de materiais de tubulação, incluindo:
Tubos termoplásticos:
Variantes de polipropileno (PP-R, PP-B, PPA).
Tipos de polietileno (PE, PE-X).
Derivados do cloreto de polivinil (PVC, UPVC, PVC-C).
Tubos compostos: tais como tubos compostos de alumínio e plástico, que integram camadas de plástico e metal para aumentar a resistência estrutural.
Características do produto:
1. Controle fácil de usar
Dispõe de uma interface touchscreen ou PC para ajustar facilmente os parâmetros de ensaio (pressão, temperatura, tempo).
2. Design multi-pressão compacto
Instala-se num espaço < 1 m2 e oferece até 50 níveis de pressão diferentes (incluindo o abastecimento de água).
3Reconhecimento inteligente de espécimes.
Detecta automaticamente o tamanho e o material dos tubos (por exemplo, PP-R, PE) e ajusta os ensaios de precisão.
4Otimizado controlo de pressão.
Utiliza algoritmos inteligentes para criar perfis de pressão ideais (por exemplo, aumentos graduais) para testes realistas.
5Ajuste de pressão preciso
Permite ajustes independentes de pressão para cada canal de ensaio (por exemplo, 0,1 ‰ 200 bar) com uma precisão elevada (± 0,5%).
6. Componentes duradouros
Reduz o desgaste das válvulas eletromagnéticas para manutenção mínima e operação 24 horas por dia.
7Construção resistente à corrosão
Todas as partes que tocam água são feitas de aço inoxidável de alta qualidade para durabilidade.
8. Exibição multilíngue
Suporta vários idiomas (inglês, chinês, etc.) para uso fácil em todo o mundo.
9Calibração em movimento
Permite calibrar a pressão durante os testes sem parar, mantendo os dados confiáveis.
10Segurança em primeiro lugar.
Dispõe de salvaguardas elétricas, mecânicas e de software (por exemplo, paradas de emergência, detecção de fugas).
11Compartilhamento de dados fácil
Utiliza o protocolo TCP/IP para enviar dados para computadores ou nuvens em tempo real para relatórios.
Cumprir as Normas:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335 (em inglês)
O comprimento livre das amostras:
| Tipo de espécime |
Requisitos de comprimento livre |
| Exemplos de tubos extrudidos |
dn<315 mm: ≥ 3dne ≥ 250 mm;dn> 315 mm: ≥ 2dn- Não. |
| Exemplos de tubos de moldagem por injecção |
dn< 50 mm: 3dn; 50 mm ≤dn≤ 110 mm: ≥ 140 mm |
| Especimens montados com impulso hidrostático (duas secções de tubos) |
≥ 3dne ≥ 250 mm (dn> 315 mm: ≥ 2dnse não for respeitado o comprimento mínimo) |
| Especimens montados com empuxo hidrostático (com acessórios) |
≥ 2dne ≥ 150 mm;dn> 250 mm: ≥ 1.5dn- Não. |
| Especimens montados com empuxo hidrostático (branco de sela) |
≥ 100 mm |
| Espécimes montados sem empuxo hidrostático |
=dne ≥ 150 mm |
Parâmetros técnicos:
| Modelo |
XGY-10C |
| Intervalo de diâmetro |
Φ8- 1800 mm. |
| Estações |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc podem ser personalizados |
| Modo de controlo |
Microcontrolo, controlo de computadores industriais |
| Modo de exibição |
Display LCD a cores para PC industrial |
| Modo de armazenamento |
Reservatório de PC |
| Modo de impressão |
Saída da impressora a cores |
| Pressão de ensaio |
Intervalo de pressão |
0.1-10MPa |
| Precisão do controlo |
± 1% |
| Resolução da tela |
00,01 MPa |
| Intervalo de trabalho |
5% a 100% FS |
| Erro de indicação |
± 1% |
| Temporiador de teste |
Intervalo do temporizador |
0~10000h |
| Precisão do temporizador |
± 0,1% |
| Resolução do temporizador |
1s |
| Potência |
380V 50Hz trifásico de quatro fios 1,5 kW |

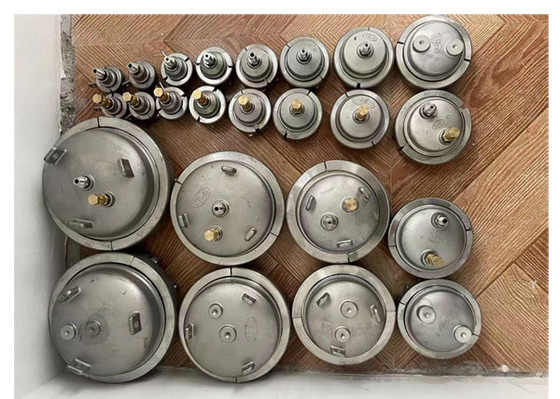

| Modelos de tampas de ponta |
deΦ- 8até 1800 mm |
| Tamanho do reservatório de água |
em função do tamanho do tubo |
| Intervalo de temperatura |
15-95°C |
| Dimensões (três estações) |
715×625×1700 ((mm) ou outros
|
Apoio e Serviços:
Máquina de ensaio hidrostático Máquina de ensaio de pressão hidrostática de tubos de plástico Apoio Técnico e Serviço
Fornecemos suporte técnico para máquinas de teste de pressão hidrostática.
- Instalação e configuração da máquina
- Resolução de problemas e aconselhamento técnico
- Serviços de reparação e manutenção
- Peças sobressalentes e consumíveis
- Atualizações e melhorias de software
Estamos empenhados em fornecer um excelente serviço ao cliente e estamos disponíveis para responder a quaisquer perguntas que você possa ter.
Perguntas frequentes:
P1: Qual é o nome da máquina de teste hidrostático máquina de teste de pressão hidrostática de tubos de plástico?
R1: A marca da máquina de ensaio de pressão hidrostática é JHH, fabricada em Pequim, na China.
Q2: Qual é o propósito da máquina de ensaio hidrostático máquina de ensaio de pressão hidrostática de tubos de plástico?
A2:Máquina de ensaio hidrostático Máquina de ensaio de pressão hidrostática de tubos de plásticoé utilizado para testar a resistência hidrostática e a resistência à ruptura de tubos de plástico.
P3: Que tipo de componentes e materiais pode a máquina de ensaio de pressão hidrostática testar?
A: A máquina de ensaio de pressão hidrostática pode ser utilizada para testar tubos de plástico, tubos compósitos (como PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.).
Q4: Qual é a precisão da máquina de ensaio de pressão hidrostática?
A: A máquina de ensaio de pressão hidrostática tem uma precisão inferior a 0,1% da leitura em escala completa.
