Máquina de Teste de Pressão Hidrostática e Resistência à Ruptura ISO 1167 com Tampões de Vedação de Pressão para Tubos de Plástico
Propósito do Equipamento:
Este equipamento é usado principalmente para medir a duração da resistência à pressão hidrostática a longo prazo e os valores de pressão instantânea de ruptura de vários tubos de plástico e tubos compostos. Ao aplicar pressão de água gradualmente crescente aos tubos, ele simula as condições de pressão que os tubos podem encontrar em condições de trabalho reais, testando assim a resistência à pressão e a resistência à ruptura dos tubos.
Composição do Componente Principal:
Sistema de Controle de Pressão:
Ele alcança o controle preciso dos valores de pressão durante o teste, incluindo a configuração, o ajuste dinâmico e a manutenção estável dos parâmetros de pressão, garantindo que a pressão permaneça sempre dentro da faixa especificada pelas normas para garantir a precisão dos resultados do teste.Dispositivo de Geração de Pressão:
Bombas de alta pressão são usadas como fonte de pressão, que podem converter líquido de baixa pressão em líquido de alta pressão para fornecer uma saída de fluxo de água de alta pressão estável para o teste.
Tanque de Meio de Temperatura Constante:
É usado para controlar a temperatura do meio de teste (geralmente água), garantindo que o teste seja realizado sob condições de temperatura predefinidas - a temperatura tem um impacto significativo no desempenho dos tubos de plástico.

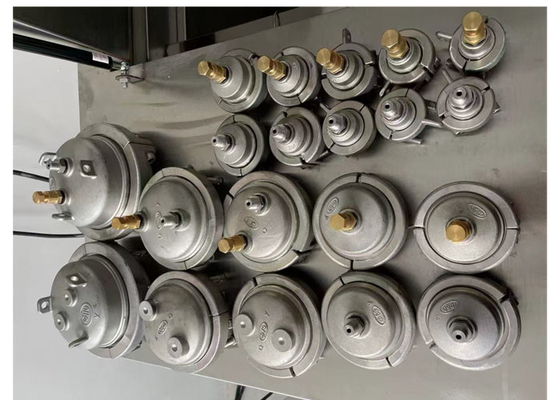

Fixadores de Fixação de Amostras (tampões):
Eles são usados para fixar as amostras de tubo, garantindo que não haja deslocamento ou vazamento dos tubos durante o teste, fornecendo assim uma garantia fundamental para a condução suave do teste.
Unidade de Processamento Automatizado de Dados:
Tem a função de calcular automaticamente os dados do teste e imprimir relatórios de teste.
Categorias de Tubos Aplicáveis:
A máquina é capaz de testar uma ampla gama de materiais de tubos, incluindo:
Tubos Termoplásticos:
Variantes de Polipropileno (PP-R, PP-B, PPA).
Tipos de Polietileno (PE, PE-X).
Derivados de Policloreto de Vinila (PVC, UPVC, PVC-C).
Tubos Compostos: Como tubos compostos de alumínio-plástico, que integram camadas de plástico e metal para aumentar a resistência estrutural.
Características do Produto:
1. Controle Amigável ao Usuário
Possui uma interface de tela sensível ao toque ou PC para definir facilmente os parâmetros de teste (pressão, temperatura, tempo).
2. Design Compacto Multi-Pressão
Cabe em um espaço de <1 m² e oferece até 50 níveis de pressão diferentes (incluindo fornecimento de água).3. Reconhecimento Inteligente de Amostras
Detecta automaticamente o tamanho e o material do tubo (por exemplo, PP-R, PE) e ajusta os testes para precisão.
4. Controle de Pressão Otimizado
Usa algoritmos inteligentes para criar perfis de pressão ideais (por exemplo, aumentos graduais) para testes realistas.
5. Ajuste Preciso de Pressão
Permite configurações de pressão independentes para cada canal de teste (por exemplo, 0,1–200 bar) com alta precisão (±0,5%).
6. Componentes de Longa Duração
Reduz o desgaste das válvulas solenoides para manutenção mínima e operação 24/7.
7. Construção Resistente à Corrosão
Todas as peças em contato com a água são feitas de aço inoxidável de alta qualidade para durabilidade.
8. Display Multilíngue
Suporta vários idiomas (inglês, chinês, etc.) para facilitar o uso em todo o mundo.
9. Calibração em Tempo Real
Permite calibrar a pressão durante os testes sem parar, mantendo os dados confiáveis.
10. Segurança em Primeiro Lugar
Possui salvaguardas elétricas, mecânicas e de software (por exemplo, paradas de emergência, detecção de vazamentos).
11. Compartilhamento Fácil de Dados
Usa o protocolo TCP/IP para enviar dados para computadores ou nuvens em tempo real para relatórios.
Atende aos Padrões:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
EN 12201 - 1:2024, EN 1555 - 1:2021, EN ISO 2507 - 2:2017
O comprimento livre das amostras:
Tipo de Amostra
| Requisitos de Comprimento Livre |
Amostras de Tubos Extrudados |
| d |
n e ≥ 150mmAmostras Montadas com Empuxo Hidrostático (Ramificação em Sela)<315mm: ≥ 3nn e ≥ 150mmdn e ≥ 150mmdn e ≥ 150mmAmostras Montadas com Empuxo Hidrostático (Ramificação em Sela) |
| d |
n e ≥ 150mmAmostras Montadas com Empuxo Hidrostático (Ramificação em Sela)<50mm: 3nn e ≥ 150mmdn e ≥ 150mmAmostras Montadas com Empuxo Hidrostático (Duas Seções de Tubo) |
| ≥ 3 |
dn e ≥ 150mmdn e ≥ 150mmdn e ≥ 150mmAmostras Montadas com Empuxo Hidrostático (com Conexões) |
| ≥ 2 |
dn e ≥ 150mmdn e ≥ 150mmdn e ≥ 150mmAmostras Montadas com Empuxo Hidrostático (Ramificação em Sela) |
| ≥ 100mm |
Amostras Montadas sem Empuxo Hidrostático |
| = |
dn e ≥ 150mmParâmetros Técnicos: |
Modelo
| XGY-10C |
Faixa de diâmetro |
| Φ8 -1800mm |
Estações3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. podem ser personalizadas |
| Modo de controle |
Microcontrole, controle de PC industrial |
| Modo de exibição |
Display colorido LCD de PC industrial |
| Modo de armazenamento |
Armazenamento em PC |
| Modo de impressão |
Saída de impressora colorida |
| Pressão de teste |
Faixa de pressão |
| 0.1-10MPa |
Precisão de controle |
±1% |
| Resolução de exibição |
Faixa do temporizador |
| Faixa de trabalho |
5%~100%FS |
| Erro de indicação |
±1% |
| Temporizador de Teste |
Faixa do temporizador |
| 0~10000h |
Precisão do temporizador |
±0.1% |
| Resolução do temporizador |
1s |
| Potência |
380V 50Hz trifásico quatro fios 1.5KW |
| modelos de tampões |
de Φ8 a 1800mm |
| Tamanho do tanque de água |
de acordo com o tamanho do tuboFaixa de temperatura15-95℃Dimensões (três estações) |
| 715×625×1700(mm) ou outros |
Suporte e Serviços: |
| Máquina de Teste Hidrostático Máquina de Teste de Pressão Hidrostática para Tubos de Plástico |
Suporte Técnico e Serviço |
| Oferecemos suporte técnico para Máquinas de Teste de Pressão Hidrostática. Nossa equipe experiente de suporte técnico pode fornecer: |
Instalação e configuração da máquina
|
Solução de problemas e aconselhamento técnico
Serviços de reparo e manutenção Peças de reposição e consumíveis
Atualizações e upgrades de software
- Estamos comprometidos em fornecer um excelente atendimento ao cliente e estamos disponíveis para responder a quaisquer perguntas que você possa ter. Se tiver alguma dúvida, não hesite em nos contatar.
-
- FAQ:
- Q1: Qual é o nome da marca da Máquina de Teste de Pressão Hidrostática para Tubos de Plástico?
- A1: O nome da marca da Máquina de Teste de Pressão Hidrostática é JHH, que é fabricada em Pequim, China.
Q2: Qual é o propósito da Máquina de Teste de Pressão Hidrostática para Tubos de Plástico?
A2: A Máquina de Teste de Pressão Hidrostática para Tubos de Plástico é usada para testar a resistência hidrostática e à ruptura de tubos de plástico.
Q3: Que tipo de componentes e materiais a Máquina de Teste de Pressão Hidrostática pode testar?
A3: A Máquina de Teste de Pressão Hidrostática pode ser usada para testar tubos de plástico, tubos compostos (como PP-R, PP-B, PP-A, PVC, PE, PE-X etc.
Q4: Qual é a precisão da Máquina de Teste de Pressão Hidrostática?
A4: A Máquina de Teste de Pressão Hidrostática tem uma precisão de 0,1% da leitura em escala total.
Q5: Qual é a pressão máxima que a Máquina de Teste de Pressão Hidrostática pode testar?A5: A Máquina de Teste de Pressão Hidrostática pode testar pressões de até 10Mpa, 100 bar (14.50 psi).
