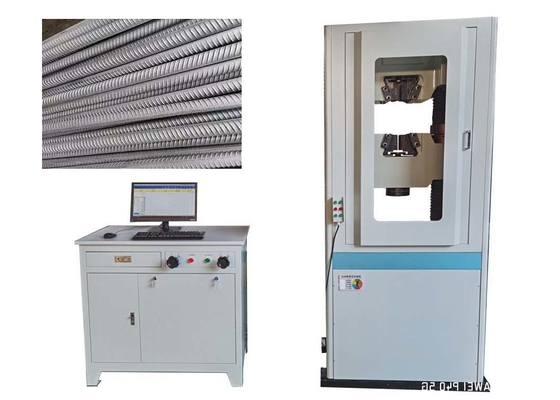

Máquina hidráulica de ensaio universal para ensaio de flexão de tração de barras, bobinas e bobinas de aço armado soldável
Princípio de funcionamento:
A máquina principal utiliza uma estrutura de seis colunas com quatro colunas e dois parafusos de chumbo.enquanto a trave inferior e a mesa de trabalho constituem o espaço de compressãoComposto por um controlador elétrico, válvula de servo, sensor de carga, sensor de deslocamento, extensômetro e computador, forma um sistema de controle de servo de circuito fechado.Este sistema pode controlar automaticamente e com precisão o processo de ensaio e medir automaticamente parâmetros de ensaio, tais como força de ensaio, deslocamento e deformação.
Aplicação:
(1) Aplicação em ensaios de tração
Configuração do dispositivo de ensaio e da fixação
São utilizados fixadores especiais em forma de cunha para fixar ambas as extremidades da amostra de barra de aço com costelas,assegurar que a superfície de fixação é perpendicular ao eixo da amostra para evitar cargas excêntricas que possam afectar a precisão do ensaioAs vigas transversais superior e inferior formam um espaço de tração e a força de tração axial é aplicada através do sistema hidráulico.
Modo de controlo e definição de parâmetros
Normalmente, adota-se um modo de controlo composto de controlo de força - controlo de deslocamento: na fase inicial, a força é aplicada a uma taxa constante (por exemplo, 10 kN/min),e quando se aproxima do ponto de rendimento, muda para o controlo de deslocamento (0,05 - 2 mm/min) para capturar com precisão a resistência de rendimento.
Recolha e análise de dados
O sensor de carga monitora a variação da força de tração em tempo real, o extensômetro registra a deformação dentro do comprimento do gabarito,e o computador traça automaticamente a curva "força - deslocamento", com o cálculo de parâmetros tais como a resistência ao alongamento não proporcional especificada (ReL, ReH), a resistência à tração (Rm) e a percentagem de alongamento após fratura (A).
(2) Implementação de testes de dobra
Dispositivo e método de dobra
Substituir o forro de curvatura e os suportes, ajustar o espaçamento do suporte de acordo com o diâmetro da barra de aço costeada (normalmente 3 vezes o diâmetro), adotar um método de curvatura a frio de 180°,e pressionar lentamente a entrada para baixo até que a amostra é dobrado para o ângulo especificado, observe-se então se aparecem rachaduras na superfície.
Verificação da conformidade com a norma
De acordo com o GB/T 1499.2 - 2018 Aço para o reforço do concreto - Parte 2: Barras de aço laminadas a quente,A superfície da amostra após o ensaio de dobra não deve apresentar rachaduras visíveis para verificar se as suas propriedades tecnológicas satisfazem os requisitos de construção.O que é que se passa?
| Característicasresistente à traçãoPropriedades |
| |
Rendimento Força, R.
MPa |
Tensibilidade/rendimento Força Relação,R/R |
Total alongamento em Máximo Força, Idade
% |
| B500A |
500 |
1.05 |
2.5 |
| B500B |
500 |
1.08 |
5.0 |
| B500C |
500 |
≥ 1.15,< 1.35 |
7.5 |
A característica Rm/R é de 1,02 para tamanhos inferiores a 8 mm.
A: Característica é de 1,0% para tamanhos inferiores a 8 mm.
Os valores de R.especificados são característicos com p=0.95.
Os valores de R/R e Ag especificados são característicos com p=0.90.
Calcular os valores de Rmand R. utilizando a área nominal da secção transversal. |
| O valor máximo absoluto admissível da resistência de saída é de 650 MPa. |
Para a resistência de rendimento ((Re), aplica-se a resistência de rendimento ((ReH) superior.Determinar a resistência de rendimento ((Re) a partir de
a resistência à prova de 0,2% ((Rpo.2) se não estiver presente um fenómeno de rendimento. |
Padrões:
Normas ISO 6892, ISO 6934, BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 e BSEN.
Parâmetros técnicos principais:
| Modelo |
WAW-1000G |
| Estrutura |
4 colunas e 2 parafusos |
|
Modelo de controlo
|
Controle manual do processo de carregamento, manipulação automática de dados por computador |
| Max.carga (kN) |
1000kN |
| Precisão da carga |
≤ ± 0,5% |
| Faixa de carga |
2% a 100% FS |
| Intervalo de controlo da tensão isokinética |
2-60 (N/mm2•S-1) |
| Erro da taxa de tensão |
≤ ± 0,5% |
| Resolução da carga |
1/600000 |
| Faixa de medição da deformação |
2%~100%FS |
| Precisão de deformação |
≤ ± 0,5% |
| Resolução do deslocamento (mm) |
0.01 |
| Erro de deslocamento |
≤ ± 0,5% |
| Max.corrida do pistão ((mm) |
250 |
| Velocidade máxima do pistão |
0.5-100 mm/min. Ajuste manual |
| Velocidade de elevação da cabeça transversal |
300 mm/min |
| Espaço de ensaio de tensão máximo |
700 mm (pode ser personalizado) |
| Espaço de ensaio de compressão máximo |
600 mm (pode ser personalizado) |
| Método de fixação |
Aplicação de pinças hidráulicas |
| Distância de fixação da amostra redonda (mm) |
φ13-φ60 mm ((13-26,26-40,40-60) |
| Intervalo de fixação de amostras planas (mm) |
0-15,15-30 mm |
| Largura de fixação da amostra plana ((mm) |
80 |
| Tamanho da placa de compressão (mm) |
200*200 |
| Distância do rolo de curvatura ((mm) |
450 |
| Largura dos rolos de dobra (mm) |
120 |
| Fornecimento de energia |
3-fase, AC380V, 50Hz (pode ser personalizado) |
| Peso e tamanho |
3200KG, 1060mm*850*2370mm |
Embalagem e transporte:
Perguntas Frequentes:
Q1. A sua empresa é comercial ou fábrica?
A: Fábrica + comércio (integração), 18 anos especializados em instrumentos de ensaio, 14 anos de experiência em exportação.
Q2. Como escolher os produtos mais adequados?
R: O nosso profissional irá dar-lhe a melhor sugestão desde que nos diga que tipo de teste que precisa de fazer e a especificação necessária
Q3. Qual é o termo Dellvery?
R: Na maioria das vezes, temos estoque na fábrica. Se não houver estoque, normalmente, o tempo de entrega é de 15-20 dias após o recebimento do depósito
Se tiver necessidade urgente, podemos considerar fazer arranjos especiais para si.
Q4. Aceita o serviço de personalização?
R: Sim, é claro, não só podemos oferecer máquinas padrão, mas também máquinas personalizadas de acordo com o seu pedido.
Não hesite em nos dizer o seu requisito nós vamos tentar o nosso melhor para atender às suas necessidades.
Podemos visitar a sua fábrica antes de fazer a encomenda?
R: Sim, damos as boas vindas e sinceramente convidamos você ou sua equipe para visitar nossa fábrica, ajudaremos a organizar o hotel e buscá-lo no aeroporto.
E a sua garantia?
R: Geralmente, a nossa garantia é de um ano no período de garantia. podemos oferecer suporte técnico e troca de peças. Se necessário, os nossos engenheiros podem ir ao seu local para um melhor serviço.
Q7. O que dizer da embalagem para a máquina, é protegido de forma segura durante o transporte?
A: Nossa máquina é embalada por caixa de madeira de exportação padrão, não será danificada. Nós entregamos muitas máquinas de teste no exterior por mar ou por ar sem danos.
