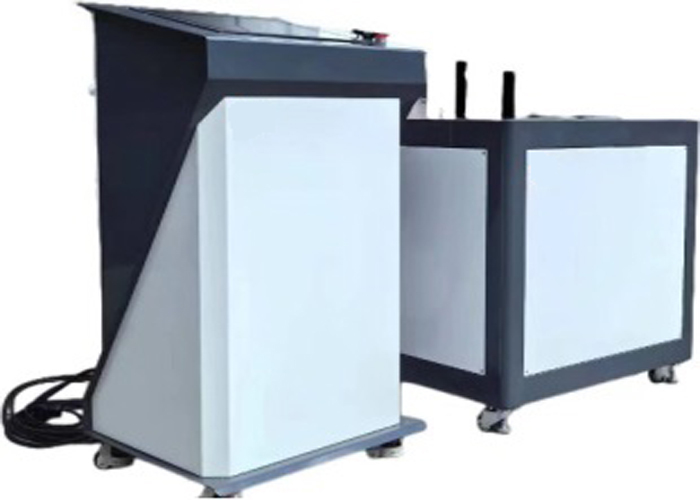

Teste preciso de fuga de tubo com XGJ-25M Máquina de teste de pressão hidrostática
| Atributo |
Valor |
| Nome do produto |
Teste preciso de fuga de tubo com XGJ-25M Máquina de teste de pressão hidrostática |
| Faixa de teste |
0-10MPA |
| Precisão |
-1%~+2% |
| Faixa de temperatura de teste |
15 ~ 95 ℃ |

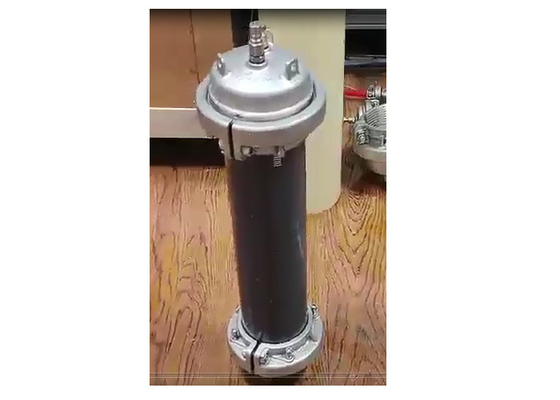

| Tampas finais |
Φ8-1800mm |
| Mostrar |
LCD |
| Curva de teste |
Tempo de pressão e temperatura de pressão |
| Proteção de segurança |
Sobre pressão/temperatura excessiva |
| Modo de teste |
Automático |
| Meio de teste |
Água |
| Suporte personalizado |
OEM |
| Certificado |
CE, ISO |
Visão geral
Este instrumento é utilizado principalmente para testar tubos de metal, tubos termoplásticos, tubos compostos termoplásticos reforçados, tubulações de óleo, componentes hidráulicos, cilindros de gás, vasos de pressão, oleodutos aeroespaciais e recipientes, mangueiros de pressão e aeroespacia. Também é aplicável ao teste instantâneo hidráulico de oleodutos e contêineres de alta pressão.
Como um instrumento de teste crítico, é indispensável para fabricantes, instituições de pesquisa e autoridades de inspeção de qualidade.
Padrões de implementação
GB/T 6111-2018, GB/T 15560-95, GB/T 5351-2005, ASTM D1598-2009, ASTM D1599-2005, SY/T 7043-2016, SY/T 6662.2-2012, SY/T 6662.72217, 6662.7-2016 e outros requisitos de padrões.
Recursos do produto
- O sistema adota o controle do conversor da bomba de êmbolo + o controle do conversor de frequência para permitir a regulação de alta pressão. Uma bomba de 15L/min é implantada para pressurização rápida, garantindo que o processo de pressurização para amostras com um diâmetro de tubo de φ400 mm e um comprimento máximo de 1000 mm possam ser concluídas em 60 ~ 70 segundos.
- O sistema host utiliza uma arquitetura de controle de cluster centralizada com base em PCs incorporados. Cada estação de trabalho funciona como um módulo independente integrado aos microcomputadores, que recebem instruções de controle do PC incorporado, executam ajuste de pressão, processamento lógico e coleta de dados.
- O sistema exclusivo de controle de pressão formula automaticamente protocolos e algoritmos de aumento de pressão, garantindo aumento rápido da pressão, pressão constante estável, forte capacidade de expansão e uma taxa de sucesso de teste de 100%.
- A aquisição e controle de pressão de alta precisão são alcançados através da adoção de um sistema de conversão de frequência vetorial e sensores de pressão de alta precisão.
- Com facilidade de uso e operação conveniente, o instrumento está equipado com uma função automática de alívio de pressão (apenas um botão é necessário para a liberação de pressão).
Parâmetros técnicos
| Estação de teste |
1 canal, tensão ultra-alta |
| Pressão máxima de teste |
25mpa |
| Erro máximo |
± 1% |
| Tamanho da amostra |
Diâmetro interno φ20mm ~ 400mm, L1000mm ou especificado pelo cliente |
| Tempo de explosão |
60-70 |
| Meio de teste |
água |
| Poder |
20kW |
Configuração do produto
- Sistema de controle de microcomputador integrado: 1 unidade por módulo
- Computador de controle industrial incorporado: 1 conjunto
- Sistema de controle de pressão: 1 conjunto
- Bomba de êmbolo de alta pressão (marca: bortolini): 25mpa, taxa de fluxo 15L/min, 1 unidade
- Transmissor de pressão: 1 unidade (origem: EUA, marca: gemas)
- Software de gerenciamento de dados de PC: 1 conjunto
- Mangueiras de alta pressão: 2 peças
- Acessórios e documentação: 1 conjunto
Segurança do teste de alta pressão
Durante os testes de explosão de pressão ultra-alta, as amostras de teste devem ser colocadas em um poço seguro ou em uma câmara média controlada por temperatura equipada com dispositivos à prova de explosão de segurança, para garantir a segurança operacional.
Nota: Ao testar tubos com um diâmetro de φ315mm sob uma pressão de 20MPa, qualquer dano às extremidades do tubo ou outros componentes pode resultar em riscos graves.
Perguntas frequentes
Q1: Qual é o objetivo da máquina de teste hidrostática (máquina de teste de pressão hidrostática de tubo de plástico)?
A1: A máquina de teste hidrostática foi projetada para testar a resistência hidrostática e a resistência de ruptura dos tubos de plástico.
P2: Que tipos de componentes e materiais a máquina de teste de pressão hidrostática pode testar?
A2: A máquina de teste de pressão hidrostática é capaz de testar tubos de plástico e tubos compostos (por exemplo, PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.).
Q3: Qual é a precisão da máquina de teste de pressão hidrostática?
A3: A máquina de teste de pressão hidrostática apresenta uma precisão de 0,1% da leitura em larga escala.
Q4: Qual é a pressão máxima que a máquina de teste de pressão hidrostática pode suportar para teste?
A4: A máquina de teste de pressão hidrostática suporta testes de pressão de até 10MPa (100 bar, 1450 psi).
