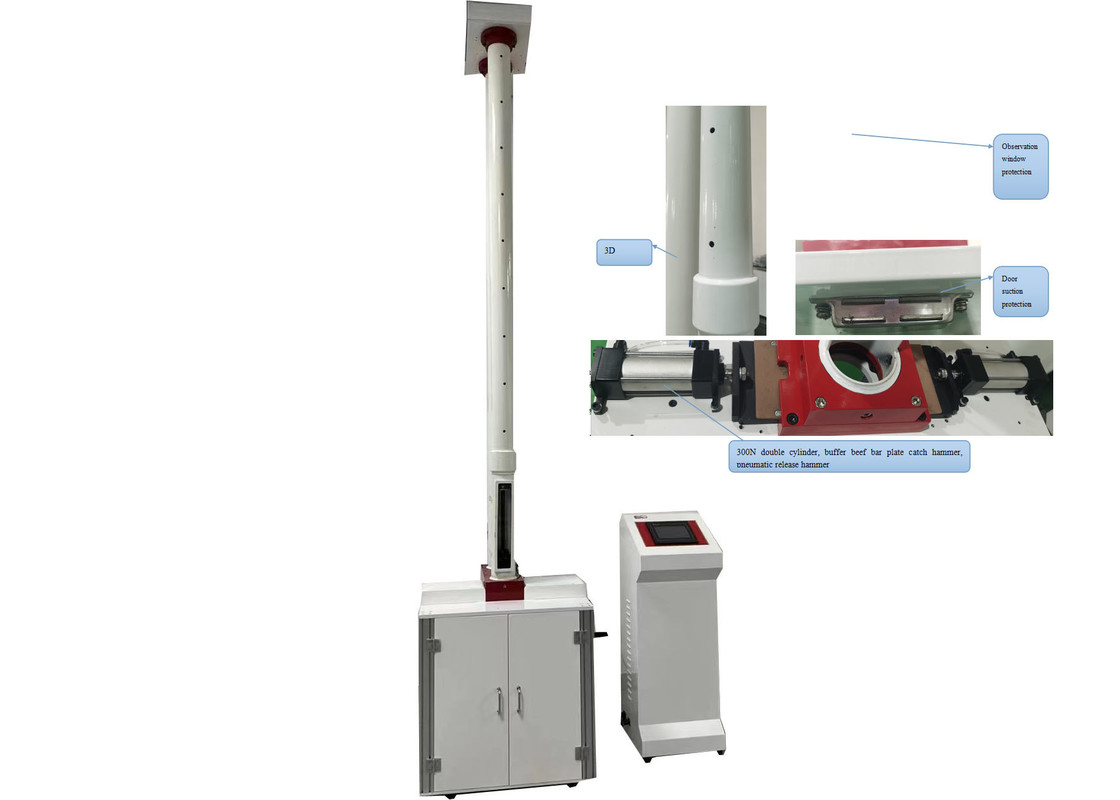

Equipamento versátil de ensaio de martelo de gotejamento para várias aplicações industriais
Descrição do produto:
The Round-Robin Method/Tester for Determination of External Impact Resistance of Thermoplastics Pipes is a widely recognized precision testing solution specifically engineered for evaluating the external impact strength of thermoplastics pipesA norma serve como um instrumento fundamental para a avaliação do desempenho dos materiais e a verificação da qualidade dos produtos em indústrias afins.
Para os tubos de plástico, o método/testeiro abrange testes para uma gama abrangente de produtos, incluindo, entre outros: tubos de abastecimento de água de PVC-U, tubos de abastecimento de água de baixa pressão,Tubos de espuma de camada central, tubos ondulados de parede dupla, tubos 克拉管 (tubos de caratos), tubos reforçados com tiras de aço, tubos de abastecimento de água PE, tubos de alimentação MPP, tubos de enrolamento de parede oca e tubos de alimentação CPVC.
Características do instrumento:
1Sistema de protecção de segurança de três níveis
O ensaio é equipado com um mecanismo de protecção de bloqueio de várias camadas para assegurar a segurança de funcionamento:
- Nível 1: Protecção do bloqueio da porta de amostra;
- Nível 2: Proteção de bloqueio da janela de observação;
- Nível 3: Proteção da posição de limite superior e inferior.
2. Desempenho de elevação de alta velocidade
Alimentado por um motor a passo de alto binário, o testador atinge uma velocidade de elevação de até 250 mm/s, permitindo que o martelo alcance 2 metros de zero em apenas 8 segundos.Isto reduz significativamente os ciclos de ensaio e melhora a eficiência operacional para cenários de ensaio de elevado rendimento.
3Função de Hover inteligente
Incorpora um algoritmo de controlo de velocidade de vários estágios para garantir uma desaceleração suave do martelo e um posicionamento preciso com desvio zero.Garantir condições de ensaio consistentes e repetibilidade fiável dos dados.

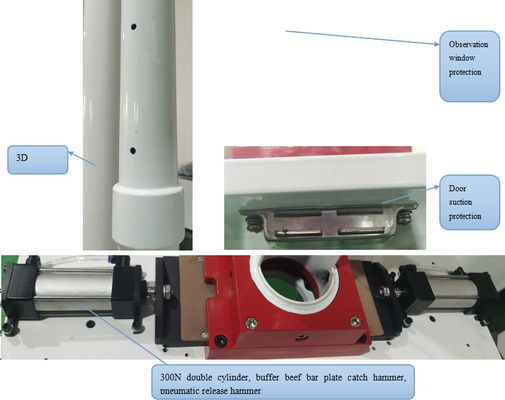

4. Tubo de guia de martelo de queda modelado em 3D
O tubo de guia do martelo de queda é otimizado através de modelagem 3D, integrando furos de escape para minimizar a resistência do vento durante a descida do martelo, garantindo a transmissão estável da força de impacto.Uma estrutura de reforço de aro é adicionada para evitar falhas estruturais e deformações, aumentando a fiabilidade operacional a longo prazo em ambientes de ensaio rigorosos.
5Mecanismo pneumático de levantamento e soltura do martelo
Abandonando os mecanismos tradicionais de martelo eletromagnético, o testador adota uma configuração pneumática de alta força para um desempenho superior:
- Equipados com uma válvula de ar dupla de longo curso de 300 N para uma operação potente e consistente;
- Dispõe de uma superfície de martelo de placas de tendão de borracha para garantir um impacto estável e não prejudicial sobre as amostras;
- O projeto de elevação/libertação pneumática elimina fundamentalmente problemas tais como dobragem de cabos, quebra de fios e fugas elétricas comuns em sistemas eletromagnéticos;
- Integra um sistema de bloqueio pneumático automático, proporcionando maior segurança e fiabilidade operacional.
6. Design de montagem integrada e modular
-
- Estrutura mecânica: Utiliza um conjunto padronizado de perfis de liga de alumínio, alcançando padronização de processos, instalação modular e um design leve, mas de alta resistência;
- Sistema elétrico: configurado com uma tela sensível ao toque de 7 polegadas e Delta PLC, garantindo operação intuitiva, desempenho estável e manutenção conveniente.
Parâmetros técnicos:
| Modelo |
XJL-300D |
| Temperatura ambiente |
10°C-35°C |
| Qualidade do martelo |
00,5 kg ou 5 kg,00,125 kg/aumento |
| Diâmetro do martelo |
D25mm, D50, D90mm |
| Altura da queda |
30 mm-2000 mm, erro ≤ ± 2 mm |
| Diâmetro da amostra |
Φ10 mm-Φ450 mm |
| Desvio do centro de impacto do centro do dispositivo |
≤ 2 mm |
| Suporte do tipo V |
120° |
| Fonte |
220-230VAC |
| Dimensão do contorno |
720 mm × 690 mm × 3650 mm |
| Peso líquido |
300 kg |
Funções principais:
O Tester de Impacto do Martelo de Queda é um instrumento de teste de precisão amplamente reconhecido, projetado especificamente para avaliar a resistência ao impacto externo de tubos de plástico, folhas de plástico,e materiais não metálicosServe como uma ferramenta crítica para a avaliação do desempenho dos materiais e a conformidade da qualidade dos produtos nas indústrias de plásticos, construção e manufatura.
Para tubos de plástico, o teste inclui testes de desempenho abrangentes para uma gama diversificada de produtos, incluindo, entre outros: tubos de abastecimento de água de PVC-U, tubos de abastecimento de água de baixa pressão,Tubos de espuma de camada central, tubos ondulados de parede dupla, tubos de carate, tubos reforçados com cinturão de aço, tubos de abastecimento de água em PE, tubos de energia MPP, tubos de enrolamento de parede oca e tubos de energia CPVC.
Definição:
1Taxa de impacto real (TIR)
A taxa de impacto real (TIR) é definida como a percentagem de amostras danificadas por impacto em relação ao número total de amostras testadas quando um lote inteiro de produtos é submetido a um ensaio de impacto.A sua fórmula de cálculo é:
TIR = (Número total de amostras danificadas por impacto / Número total de amostras testadas) × 100%
2. Danos (Definição)
Para efeitos do presente ensaio, os danos são definidos como a presença de rachaduras, fendas ou rupturas completas da amostra observadas através de inspecção visual após o impacto.Não se consideram danos meras marcas ou descoloração na superfície da amostra causadas pelo impacto do martelo de queda..
Apoio e Serviços:
Oferecemos suporte técnico de fim a fim do ciclo de vida e serviços profissionais adaptados ao nosso equipamento de teste de martelo.Nossa equipe de especialistas técnicos e de engenharia certificados fornece orientação especializada sobre a instalação no local, manutenção de rotina, solução de problemas técnicos, calibração de precisão,e outros serviços de valor acrescentado, garantindo que o seu equipamento mantém um desempenho constante e a conformidade com as normas internacionais de ensaio.
Para atender às suas necessidades de aplicação únicas, também oferecemos soluções técnicas personalizadas,adaptar o âmbito de aplicação do equipamento ou do serviço para o alinhar com os seus cenários de ensaio específicos e objetivos operacionais.
Perguntas frequentes:
-
P1: O que é o equipamento de ensaio de martelo de queda?
R1: O equipamento de ensaio de martelo de queda é um instrumento de ensaio de impacto de precisão fabricado pela JHH com base de produção em Pequim, na China.É especificamente concebido para avaliar a resistência ao impacto dos materiais e produtos, um indicador de desempenho essencial para a avaliação da integridade estrutural..
Q2: Qual é o objectivo principal do equipamento de ensaio de martelo a gotejar?
A2: O principal objectivo do equipamento de ensaio de martelo é medir com precisão a resistência ao impacto dos objetos-alvo, fornecendo dados críticos para apoiar a verificação da qualificação do produto,controlo de qualidade, e garantia de fiabilidade em aplicações de fabrico e industriais.
Q3: Quais produtos/materiais são compatíveis com o equipamento de ensaio de martelo a gotejar?
A3: O equipamento é aplicável a uma ampla gama de tubos (incluindo, entre outros, tubos de abastecimento de água de PVC-U, tubos de esgoto, tubos de abastecimento de água de baixa pressão, tubos de transmissão de baixa pressão,Tubos de espuma de camada central, tubos de ondulação de parede dupla e tubos de abastecimento de água em PE) e também é totalmente compatível com folhas de plástico rígido.
Q4: Qual é a precisão de medição do equipamento de ensaio de martelo a gotejar?
A4: O equipamento de ensaio de martelo de gotejamento apresenta uma precisão de medição elevada de ± 0,5%, garantindo resultados de ensaio fiáveis e repetíveis que cumprem os requisitos das normas internacionais de ensaio.
P5: Qual é a energia máxima de ensaio do equipamento de ensaio de martelo a gotejar?
A5: O equipamento oferece uma energia de ensaio máxima de 300 J, cobrindo os requisitos de ensaio de impacto da maioria dos tubos industriais e produtos de plástico rígido.
