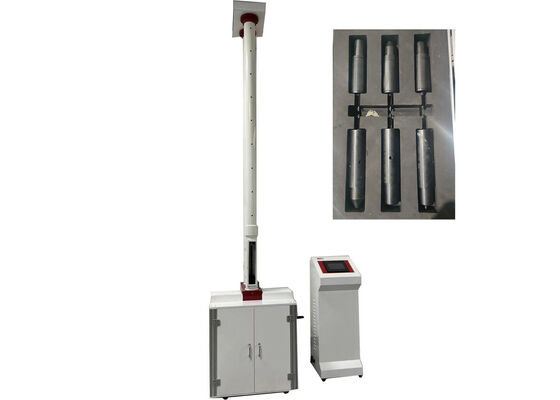

Equipamento de Teste de Queda de Martelo Oferecendo Versatilidade em Testes de Vários Tamanhos e Formatos de Amostras em Condições Controladas
O Testador de Impacto de Martelo de Queda / Testador de Rasgamento por Peso de Queda é projetado especificamente para conduzir testes de impacto em tubos de plástico, chapas metálicas e seus produtos acabados. Seu objetivo principal é avaliar e determinar com precisão as propriedades de resistência ao impacto desses materiais, fornecendo suporte de dados confiável para controle de qualidade de materiais e validação do desempenho do produto.

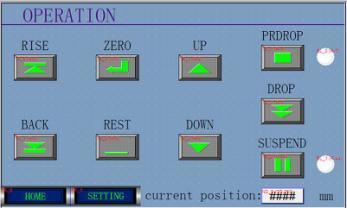

O sistema de controle do testador adota tecnologia avançada de controle digital, permitindo a configuração precisa de parâmetros, ajuste automático de zero e elevação e queda automatizadas do martelo. Notavelmente, ele é equipado com um mecanismo anti-impacto secundário embutido, que efetivamente impede impactos secundários não intencionais durante o processo de teste — garantindo a precisão dos resultados do teste e aprimorando a segurança operacional.
Estrutura do Produto e Princípio de Funcionamento
Composição do Componente Principal
- Bancada de trabalho
- Mecanismo de prevenção de impacto secundário
- Tubo de suporte
- Tubo guia
- Corpo do martelo
- Conjunto de bloco em V
- Mecanismo automático de queda do martelo
- Redutor
- Caixa de controle elétrico
- Suporte de suporte
Princípio de Operação
Um suporte de martelo é montado dentro do tubo guia. Acionado por um motor e redutor, o suporte eleva o corpo do martelo até a altura de teste predefinida. A ativação do interruptor de gatilho de queda libera o corpo do martelo para cair livremente dentro do tubo guia e atingir a amostra de teste, cumprindo assim os objetivos do teste de impacto.
Cálculo da Energia de Impacto e Prevenção de Impacto Secundário
A energia de impacto é calculável com precisão com base no peso do corpo do martelo e na altura de queda predefinida. Ao atingir a amostra de teste, o dispositivo impede que o corpo do martelo ricocheteie e cause impacto secundário. Equipado com tecnologia de controle de detecção fotoelétrica, o sistema detecta o corpo do martelo ricocheteando em tempo real e aciona o mecanismo de prevenção de impacto secundário para prender rapidamente o martelo. Este design elimina efetivamente o risco de impacto secundário, garantindo a precisão e confiabilidade dos resultados do teste.
Mecanismo de Ajuste do Conjunto de Bloco em V
O conjunto de bloco em V é montado sob a bancada de trabalho, com duas hastes guia instaladas em ambos os lados. A rotação do volante aciona a elevação vertical do conjunto de bloco em V, permitindo o posicionamento preciso de amostras de teste de diferentes tamanhos e formatos.
Parâmetros Técnicos
| Parâmetro |
Especificação |
| Modelo |
XJL-300D |
| Temperatura ambiente |
10℃-35℃ |
| Qualidade do martelo de queda |
0,5 kg-15 kg |
| Diâmetro do martelo |
D25mm, D90mm |
| Altura da queda |
50mm-2000mm, erro≤±2mm |
| Diâmetro da amostra |
Φ10mm-Φ450mm |
| Desvio do centro de impacto do centro da fixação |
≤2mm |
| Suporte em forma de V |
120° |
| Fonte de energia |
220VAC±10% |
| Dimensão do contorno |
730mm×700mm×3650mm |
| Peso líquido |
300kg |
Suporte e Serviços
Fornecemos suporte técnico completo e serviços pós-venda profissionais para nossos Equipamentos de Teste de Queda de Martelo. Nossa equipe de engenheiros e técnicos certificados oferece experiência especializada, cobrindo instalação no local, manutenção preventiva programada, solução de problemas rápida, calibração de precisão e outros serviços de valor agregado. Também oferecemos soluções personalizadas projetadas para atender às suas necessidades de teste exclusivas e cenários de aplicação.
Somos dedicados a fornecer atendimento ao cliente e suporte técnico líderes do setor. Nossa equipe de suporte profissional está disponível 24 horas por dia, 7 dias por semana, para responder prontamente às suas perguntas, resolver problemas técnicos e garantir a operação ininterrupta de seus equipamentos.
Para mais detalhes ou consulta personalizada, sinta-se à vontade para entrar em contato conosco o mais breve possível.
Embalagem e Envio
O Equipamento de Teste de Queda de Martelo será embalado em caixas de madeira robustas de qualidade de exportação para garantir a máxima proteção durante o transporte. Cada caixa é configurada para incluir a unidade principal, manuais detalhados de operação e manutenção, bem como todas as peças de reposição e acessórios relevantes necessários para a configuração no local e operação inicial.
Etiquetas de envio claras serão afixadas de forma proeminente na parte externa de cada caixa, especificando o nome do equipamento, número do modelo e número de série exclusivo — facilitando a identificação, gerenciamento de inventário e procedimentos de desembaraço aduaneiro.
Um conjunto completo de documentos de envio será preparado para acompanhar o envio, incluindo faturas comerciais, listas de embalagem detalhadas e toda a documentação suplementar exigida para o encaminhamento internacional de frete (por exemplo, formulários de declaração aduaneira).
O custo de envio é calculado com base no destino final de entrega e no modo de envio selecionado (por exemplo, frete marítimo, frete aéreo), com preços transparentes fornecidos antes da confirmação do pedido.
Perguntas Frequentes
P1: O que é Equipamento de Teste de Queda de Martelo?
O Equipamento de Teste de Queda de Martelo é um instrumento de teste de impacto de precisão fabricado pela JHH, com sua base de produção localizada em Pequim, China. Ele é projetado especificamente para determinar a resistência ao impacto de materiais e produtos acabados.
P2: Qual é o objetivo do Equipamento de Teste de Queda de Martelo?
O objetivo principal deste Equipamento de Teste de Queda de Martelo é avaliar com precisão a resistência ao impacto de materiais e produtos-alvo. Este processo de teste crítico verifica a conformidade com os padrões de qualidade da indústria, garantindo a integridade estrutural e a confiabilidade operacional dos itens testados em cenários de serviço do mundo real.
P3: Para quais produtos o Equipamento de Teste de Queda de Martelo pode ser usado?
Este equipamento é projetado principalmente para testes de resistência ao impacto de uma ampla gama de produtos de tubos, incluindo tubos de abastecimento de água de PVC-U, tubos de esgoto, tubos de abastecimento de água de baixa pressão, tubos de transmissão de baixa pressão, tubos de espuma de camada central, tubos corrugados de parede dupla e tubos de abastecimento de água de PE. Também é adequado para avaliação de desempenho de chapas plásticas rígidas.
P4: Qual é a precisão do Equipamento de Teste de Queda de Martelo?
O Equipamento de Teste de Queda de Martelo possui uma alta precisão de medição de até 0,5%, garantindo dados de teste precisos e repetíveis para controle de qualidade e aplicações de P&D.
P5: Qual é a força máxima de teste do Equipamento de Teste de Queda de Martelo?
O Equipamento de Teste de Queda de Martelo apresenta uma classificação de energia de teste máxima de 300 joules (300J).
