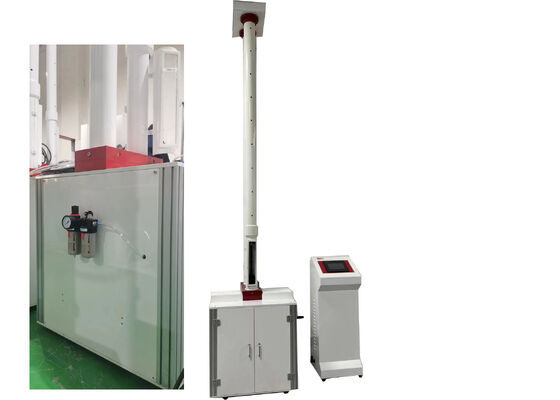

Equipamento de ensaio de martelo
O equipamento de teste de martelo industrial é projetado para testes de impacto de precisão em tubos de plástico, chapas metálicas e produtos acabados.Este sistema avançado avalia as propriedades de resistência ao impacto do material, fornecendo dados fiáveis para avaliação do desempenho e verificação da qualidade.
Descrição do produto
O equipamento possui um sistema de controlo digital avançado que permite a definição automática de parâmetros, calibração automática de zero e sequências totalmente automatizadas de levantamento e queda de martelo.O mecanismo de controlo sofisticado previne eficazmente impactos secundários, garantindo a precisão, a consistência e a repetibilidade dos resultados dos ensaios.
Estrutura e princípio de funcionamento
A máquina de ensaio é constituída por uma bancada de trabalho, um mecanismo de prevenção de impacto secundário, um tubo de apoio, um tubo de guia, um corpo de martelo, um dispositivo de bloco em V, um mecanismo automático de queda de martelo, um redutor,caixa de controlo elétrica, e estrutura de suporte.
- Uma fixação de suporte de martelo é montada dentro do tubo de guia, com o corpo do martelo levantado por um motor com engrenagem e conjunto de redutor
- Quando elevado para a altura de ensaio pré-definida, ativando o gatilho de queda libera o corpo do martelo para queda livre dentro do tubo de guia
- A energia de impacto é calculada com base no peso do martelo e na altura de impacto pré-estabelecida
- Controle de detecção fotoelétrica integrada activa o mecanismo de prevenção de impacto secundário
- Instalações de bloco em V com ajuste manual da roda de mão permitem o posicionamento preciso da amostra
Características fundamentais
Proteção de segurança a três níveis
- Nível 1: Proteção de segurança da porta da câmara de amostragem
- Nível 2: Proteção de segurança para a porta da janela de observação
- Nível 3: Protecção da posição de limite superior e inferior
Performance de elevação de alta velocidade
Equipado com um motor passo-a-passo de alto binário que atinge uma velocidade de elevação de 250 mm/s, acelerando de 0 a 2 metros em apenas 8 segundos para melhorar a eficiência do ensaio.
Sistema inteligente de travagem do martelo
Algoritmo de controlo de velocidade em vários estágios garante uma desaceleração suave e um posicionamento preciso com desvio posicional zero.
Projeto de tubos de guia otimizado
A modelagem paramétrica 3D com furos de escape minimiza a resistência do vento durante a queda do martelo, enquanto a estrutura reforçada do aro de tubulação evita danos e deformações.
Apego e soltura pneumáticos
O cilindro duplo de longo curso de 300N, com faceta de martelo de placa de tendão de cowhide, garante uma transmissão estável da força de impacto e elimina problemas elétricos.
Montagem modular integrada
Montagem de perfil de liga de alumínio padronizada com tela sensível ao toque de 7 polegadas e Delta PLC para fácil manutenção e transporte.
Componentes de qualidade superior
Os componentes principais incluem cilindros Adker, telas sensíveis ao toque Delta, PLCs Delta e fontes de alimentação Taiwan Mingwei com medidas de segurança abrangentes.
Alto nível de automação
Automação total durante todo o processo de ensaio, incluindo calibração de ponto zero, levantamento do martelo, liberação e registo de dados.
Parâmetros técnicos
| Imóveis |
Valor |
| Exibição |
LCD |
| Nome do produto |
Equipamento de ensaio de martelo de queda industrial para teste preciso e |
| Max. Energia |
300J |
| Max. Baixe o peso. |
15 kg |
| Tipo de ensaio |
Teste de queda de peso |
| Altura máxima |
2000 mm±2 mm |
| Precisão |
± 0,5% |
| Dimensão |
725*715*3640 mm |
| Método de ensaio |
Método-A: método de passagem; método-B: método de gradiente |
| Fornecimento de energia |
AC220V/50Hz |
Apoio e Serviços
Fornecemos suporte técnico abrangente e serviços pós-venda adaptados especificamente para o nosso equipamento de teste de martelo.A nossa equipa de engenheiros experientes e técnicos certificados fornece assistência profissional que abrange a instalação no local, manutenção de rotina, resolução rápida de problemas, calibração de precisão e soluções personalizadas para os requisitos de ensaio únicos.
A nossa equipa profissional está disponível 24 horas por dia, 7 dias por semana, para responder a quaisquer perguntas ou problemas técnicos que possam surgir.
Para mais detalhes sobre o nosso escopo de serviço e procedimentos de suporte, sinta-se à vontade para nos contactar na sua conveniência.
Embalagem e transporte
O equipamento de ensaio de martelo é embalado em caixas de madeira robustas de qualidade de exportação que contêm a unidade do equipamento de ensaio, um manual detalhado de funcionamento e manutenção,e todas as peças sobressalentes e acessórios que as acompanhamCada caixa é marcada com o nome do equipamento, o número do modelo e o número de série único.
Os custos de envio são calculados com base no destino da entrega e no modo de envio selecionado (cargas aéreas, cargas marítimas).
Perguntas Frequentes
-
P: O que é um equipamento de teste de martelo de queda?
R: O equipamento de ensaio de martelo é um instrumento profissional de ensaio de impacto concebido e fabricado pela JHH em Pequim, China,dedicado à medição do desempenho de resistência ao impacto de vários materiais e produtos.
-
P: Qual é o objectivo do equipamento de ensaio de martelo a gotejar?
R: O objectivo principal é avaliar a resistência ao impacto dos objetos testados, verificar a qualidade do produto e assegurar a conformidade com as normas do sector.
-
P: Para que produtos pode ser utilizado o equipamento de ensaio de martelo a gotejar?
R: Este equipamento é concebido para ensaios de resistência ao impacto de tubos de abastecimento de água de PVC-U, tubos de esgoto, tubos de abastecimento de água de baixa pressão, tubos de transmissão de baixa pressão, tubos de espuma de camada central,Tubos ondulados de parede dupla, tubos de abastecimento de água em PE e folhas de plástico rígido.
-
P: Qual é a precisão do equipamento de teste de martelo de queda?
R: O equipamento possui uma elevada precisão de medição de ± 0,5%.
-
P: Qual é a energia máxima de ensaio do equipamento de ensaio de martelo a gotejar?
R: A capacidade máxima de energia de ensaio é de 300 joules (300J).
