Tampões de extremidade de tubos de plástico resistentes a alta pressão
Tampões de extremidade de tubos de plástico resistentes a alta pressão, ideais para vedar tubos de plástico durante testes hidrostáticos e de ruptura.
Visão Geral do Produto

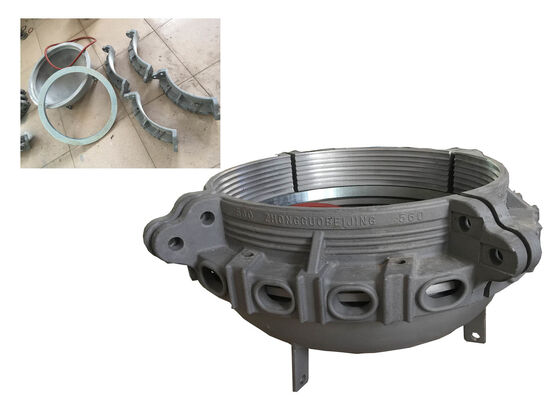

A Junta de Vedação DN560mm, disponível em opções de Aço Inoxidável (SS) ou Aço Carbono, é projetada e fabricada com precisão para fornecer vedação confiável para espécimes de tubos de plástico e compósitos durante testes críticos de desempenho. É especificamente compatível com tubos de HDPE, PE, PVC, PP-R, ABS e compósitos, facilitando a vedação hermética para testes hidrostáticos, testes de ruptura, testes de pressão negativa e outras avaliações de desempenho de tubos relacionadas.
Características Estruturais
A Fixação Estrutural Tipo-A Fundida apresenta um design sem varetas (desprovido de tirantes intermediários) e exibe excepcional resistência a alta pressão, tornando-a adequada para cenários rigorosos de teste de tubos envolvendo cargas de pressão extremas.
Sua configuração de componentes compreende uma base semicircular, um anel O de borracha de silicone, um anel de acompanhamento, um bloco de fixação, parafusos de fixação, parafusos de compressão e uma válvula de ventilação - todos projetados para trabalhar em sinergia para vedação confiável e estabilidade estrutural durante os testes.
Tamanhos Disponíveis
Os diâmetros de tubos aplicáveis cobrem Ø10 mm, Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm, Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm e Ø2000 mm.
Padrões de Conformidade
O produto é totalmente compatível com os Padrões Britânicos (BS), Padrões Americanos (ASTM/ASME) e outros padrões internacionais de tubulação, atendendo aos diversos requisitos de projetos globais.
EN921, ISO1167, ASTM D 1598/1599
Especificações Técnicas
| Nome do Produto |
Junta de vedação DN560mm SS ou aço carbono usada para vedar tubos de HDPE, PE, PVC |
| Cor |
Branco prateado |
| Dimensão do Contorno |
φ850*450mm |
| Diâmetro do Tubo Aplicável |
φ560~φ565mm |
| Pressão Máxima |
4MPA |
| Tamanho do Anel de Vedação |
φ495*18mm |
| Conector da Tampa de Extremidade |
M12*1.25, 1/4'', 3/8" (personalizável) |
| Tipo |
Tipo A |
| Embalagem |
Madeira de exportação padrão |
| Certificado |
ISO |
| Tempo de Entrega |
10 dias |
Perguntas Frequentes
P1: Quais materiais são usados na fabricação da fixação do tubo e qual desempenho de resistência à corrosão ela oferece?
A fixação do tubo é construída em aço inoxidável (SS) de alta qualidade ou aço carbono, com todas as superfícies em contato com a mídia apresentando tratamento anticorrosão. Este design garante excelente resistência à erosão química e umidade, tornando-o adequado para uso a longo prazo em ambientes de teste hidrostático, de ruptura e de pressão negativa envolvendo vários materiais de tubos.
P2: Qual é a faixa de diâmetro de tubo aplicável da fixação e com quais padrões internacionais ela é compatível?
A fixação cobre uma ampla faixa de diâmetro de Ø10 mm a Ø2000 mm, incluindo especificações importantes como Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm e Ø1600 mm. É totalmente compatível com padrões internacionais, incluindo Padrões Britânicos (BS), Padrões Americanos (ASTM/ASME) e séries ISO, adaptando-se perfeitamente aos requisitos globais de produção e teste de tubos.
P3: Qual é a capacidade máxima de suporte de pressão da fixação do tubo e ela pode atender às demandas de teste de alta pressão?
A fixação possui uma capacidade máxima de suporte de pressão de até 16 MPa (160 bar), o que atende totalmente aos requisitos de pressão de testes hidrostáticos e de ruptura para a maioria dos tubos de plástico industriais (HDPE, PE, PVC, tubos compósitos, etc.). Seu design estrutural sem varetas aumenta a estabilidade da resistência à pressão, evitando vazamentos ou deformações em condições de pressão extrema.
P4: Qual mecanismo de vedação a fixação adota e como ela garante o desempenho hermético durante os testes?
A fixação utiliza um sistema de vedação com anel O de borracha de silicone combinado com um anel de acompanhamento e um design de bloco de fixação. O anel O fornece vedação elástica que se ajusta perfeitamente à parede interna do tubo, enquanto o bloco de fixação e os parafusos de compressão alcançam a aplicação uniforme de pressão. Esta estrutura de vedação multicamadas garante zero vazamento durante os testes, mesmo sob pressão constante prolongada.
P5: Quais características estruturais a fixação possui para simplificar a instalação e melhorar a eficiência dos testes?
A fixação adota um design estrutural Tipo-A fundido sem tirantes intermediários, apresentando uma estrutura compacta e leve. Ela é equipada com parafusos de fixação e parafusos de compressão padronizados para montagem e desmontagem rápidas - reduzindo o tempo de fixação do tubo em 30% em comparação com as fixações tradicionais. O design da base semicircular também garante o posicionamento estável do espécime do tubo durante os testes.
P6: A fixação é compatível com diferentes tipos de materiais de tubos e cenários de teste?
Sim, a fixação é universalmente compatível com tubos de plástico (HDPE, PE, PVC, PP-R, ABS), tubos compósitos e tubos de polietileno reforçados com aço. É adequada para múltiplos cenários de teste, incluindo testes de pressão hidrostática, testes de resistência à ruptura, testes de estanqueidade à pressão negativa e testes de resistência à pressão de curto prazo, servindo como um acessório versátil para equipamentos de teste de tubos.
