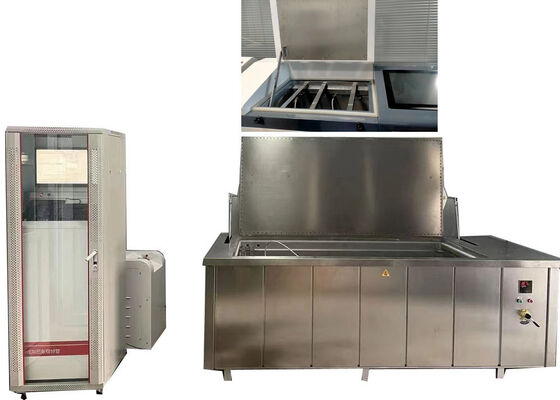

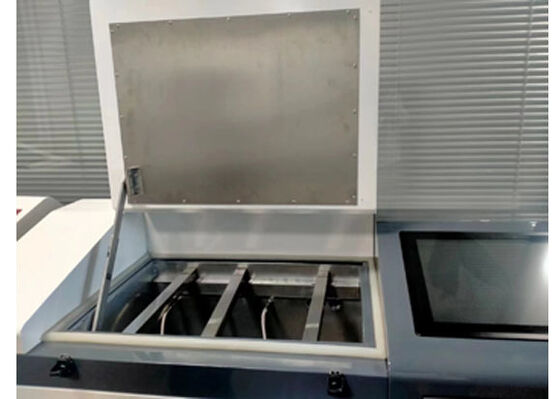

Máquina de teste de pressão hidrostática
Design compacto e operação otimizada para ambientes industriais com espaço limitado, projetados para avaliar indicadores de desempenho de tubos termoplásticos e compostos.
Aplicativos
Este aparelho de teste hidrostático de tubos avalia dois indicadores principais de desempenho de tubos termoplásticos e compostos, incluindo PP-R, PP-B, PPA, PE, PE-X, PVC (UPVC, CPVC), polietileno reforçado com aço e tubos compostos de alumínio-plástico.
Determina a duração da falha de amostras de tubos sob condições constantes de pressão interna e temperatura, enquanto registra o pico de pressão de ruptura instantânea após ocorrência de fratura abrupta.
Equipamento essencial de teste de laboratório para fabricantes de tubos de plástico e órgãos profissionais de inspeção terceirizados, dedicados a verificar o desempenho de resistência à pressão e a solidez estrutural de vários produtos de dutos.
Descrição do produto
Este sistema de teste hidrostático e de ruptura verifica o desempenho de diversos tubos e conexões, abrangendo produtos das séries PP, PE, PVC, PPR, PB e PERT, projetados para dois cenários principais de trabalho:
- Capacidade de resistência a alta pressão e alta temperatura:O projeto estrutural robusto testa componentes de tubulações em ambientes de serviço exigentes que exigem suporte de pressão de longo prazo e adaptação a altas temperaturas.
- Experiência operacional otimizada:Layout de controle simplificado para configuração rápida de parâmetros e operação diária simples com manutenção de rotina básica e mecanismos de proteção integrados, incluindo corte automático de pressão e funções de parada de emergência.
- Capacidade de coleta de dados de ponta:Módulos de detecção e aquisição de alta precisão geram dados completos de curva de pressão-tempo e pressão-temperatura com resultados de teste precisos e excelente reprodutibilidade de resultados.
Está totalmente em conformidade com os padrões internacionais, incluindo ISO1167, ISO9080, EN921, ASTMD1598/1599 e ISO13479, fornecendo soluções abrangentes para controle de qualidade de fábrica e validação de conformidade com padrões da indústria.
Características do produto
- Terminal de controle operacional baseado em tela sensível ao toque ou PC para configuração conveniente e precisa dos parâmetros de teste
- Tamanho compacto inferior a 1 metro quadrado com capacidade para até 50 níveis de pressão distintos e funcionalidade integrada de fornecimento de água sob pressão
- Tamanho inteligente da amostra e reconhecimento de material com soluções e algoritmos automatizados e otimizados de aumento de pressão
- Controle de pressão de alta precisão com pressão de entrada ajustável por módulo independente para reduzir o desgaste da válvula solenóide e prolongar a vida útil do equipamento
- Todos os componentes metálicos de contato médio fabricados em aço inoxidável de alta qualidade para resistência à corrosão e estabilidade operacional de longo prazo
- Interface de usuário multilíngue que atende às diversas necessidades globais dos clientes em diferentes regiões
- Calibração de pressão conveniente durante testes com capacidade de operação contínua (recurso opcional)
- Mecanismos de proteção multinível integrados em componentes elétricos, mecânicos e de software para segurança abrangente
- Transmissão e troca de dados confiáveis via protocolo TCP/IP garantindo conectividade perfeita e integridade de dados
Padrões de Conformidade
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335
Parâmetros Técnicos
| Parâmetro |
Especificação |
| Modelo |
XGY-10C |
| Faixa de diâmetro |
Φ8-1800mm |
| Estações |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc (personalizável) |
| Modo de controle |
Microcontrole, controle de PC industrial |
| Modo de exibição |
Visor colorido LCD para PC industrial |
| Modo de armazenamento |
Armazenamento do PC |
| Modo de impressão |
Saída de impressora colorida |
| Faixa de pressão de teste |
0,1-10MPa |
| Precisão de controle |
±1% |
| Resolução de exibição |
0,01MPa |
| Faixa de trabalho |
5%~100%FS |
| Erro de indicação |
±1% |
| Intervalo do temporizador |
0~10000h |
| Precisão do temporizador |
±0,1% |
| Resolução do temporizador |
1s |
| Poder |
380V 50Hz trifásico quatro fios 1,5KW |
| Modelos de tampas |
de Φ16 a 630 mm |
| Tamanho do tanque de água |
De acordo com o tamanho do tubo |
| Faixa de temperatura |
15-95℃ |
| Dimensões (três estações) |
715×625×1700(mm) ou personalizado |
Suporte e Serviços
Oferecemos suporte técnico abrangente e serviços pós-venda para máquinas de teste de pressão hidrostática, apoiados por nossa equipe de suporte técnico profissional:
- Instalação e comissionamento de máquinas no local
- Solução de problemas de falhas e orientação técnica profissional
- Serviços de reparo profissionais e suporte de manutenção regular
- Fornecimento de peças sobressalentes originais e consumíveis correspondentes
- Manutenção de software, atualizações e upgrades funcionais
Aderimos aos princípios de serviço centrados no cliente, comprometidos em fornecer suporte eficiente e de alta qualidade. Nossa equipe está pronta para responder a todas as suas dúvidas e necessidades de serviço a qualquer momento.
Perguntas frequentes
Q1: Qual é a designação da marca da Máquina de Teste Hidrostático?
A1: A designação da marca é JHH, produzida e montada em Pequim, China, aderindo a rígidos padrões de controle de qualidade.
Q2: Qual é a aplicação principal da Máquina de Teste Hidrostático?
A2: Projetado especificamente para verificar a resistência hidrostática e a resistência ao rompimento de tubos de plástico, garantindo que o desempenho mecânico atenda aos requisitos da indústria.
Q3: Quais tipos de componentes e materiais podem ser testados?
A3: Aplicável para testar tubos de plástico e compostos, incluindo os tipos PP-R, PP-B, PP-A, PVC, PE e PE-X, cobrindo uma ampla gama de necessidades de teste de tubos.
Q4: Qual é a precisão do teste?
A4: Alta precisão de medição com tolerância de 0,1% em relação à leitura em escala real, garantindo dados de teste confiáveis e precisos.
Q5: Qual é a capacidade máxima de pressão de teste?
A5: Lida com eficácia com pressões de teste de até 10Mpa (equivalente a 100 bar ou 14,50 psi), atendendo aos requisitos de teste da maioria das especificações de tubos de plástico.
