Equipamento de teste de tubos para facilitar testes de ciclo de pressão e temperatura de longo prazo em sistemas e conexões de tubos de plástico

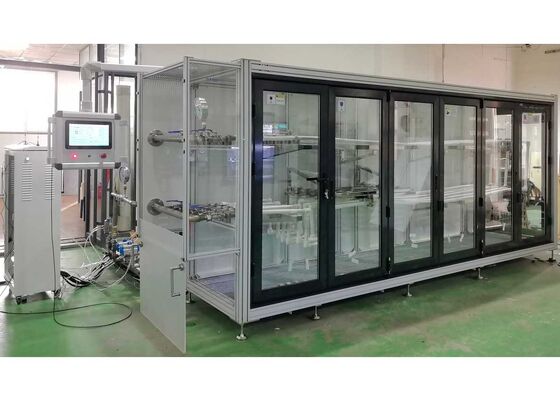

Imagem Grande : Equipamento de teste de tubos para facilitar testes de ciclo de pressão e temperatura de longo prazo em sistemas e conexões de tubos de plástico

Detalhes do produto:

Lugar de origem:	Pequim, China
Marca:	JINHAIHU
Certificação:	ISO9001, CE
Número do modelo:	CHW-63M

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Detalhes da embalagem:	Caixas de madeira de exportação padrão
Tempo de entrega:	10 a 15 dias úteis
Termos de pagamento:	L/C,D/A,D/P,T/T,Western Union
Habilidade da fonte:	20 séries por mês

Contato

Descrição de produto detalhada

Nome do produto:	Equipamento de teste de tubos para facilitar testes de ciclo de pressão e temperatura de longo prazo	Número de ciclos:	Qualquer número de vezes de 0 a 100.000
Homogeneidade de temperatura:	±0,5℃	Velocidade de fluxo:	>0,9m/s
Método de controle:	Controle CLP	Precisão do controle de temperatura:	Valor definido ±0,5°c
Faixa de controle de temperatura:	20°c à temperatura ambiente (temperatura ambiente> 20°c)	Modo de exibição:	Tela sensível ao toque
Destacar:	Equipamento de ensaio de tubos para sistemas de plástico , Equipamento de ensaio de ciclo de pressão para tubos , Equipamento de ensaio de temperatura para acessórios de tubos

Equipamento de ensaio de tubos para ensaio de ciclo de pressão e temperatura a longo prazo

Este sistema de ensaio especializado foi concebido para a avaliação da durabilidade de sistemas e acessórios de tubos de plástico, montados de acordo com especificações normalizadas.O sistema aplica uma pressão interna pré-estabelecida ao expor as amostras a temperaturas de frio e calor cíclicas durante períodos de ensaio programados.Após a conclusão dos ciclos de ensaio, o sistema inspecciona automaticamente as tubulações e os acessórios para detectar fugas ou falhas de ruptura.

Análise do protocolo de ensaio

Esta verificação da durabilidade a longo prazo requer 5 000 ciclos de circulação de água quente e fria por conjunto de amostras,com cada ciclo de 30 minutos (15 minutos de água fria seguidos de 15 minutos de água quente)O equipamento garante uma operação ininterrupta e fiável a longo prazo e uma estabilidade de desempenho consistente.Esta máquina demonstrou zero defeitos técnicos ou de qualidade durante anos de funcionamento.

Configuração do sistema

O aparelho é composto por quatro módulos funcionais principais: módulo de execução de troca de água fria, módulo de execução de troca de água quente, câmara de ensaio de amostras e refrigerador de água industrial.As características incluem um design exterior elegante, estrutura estrutural modular, tecnologia de controlo avançada, desempenho de operação estável, qualidade fiável e operação simples e fácil de usar.

Características do instrumento

Projeto de estrutura aberta protegido por patente:A água de alta temperatura e alta pressão circula exclusivamente dentro das amostras de ensaio e de tubulações de ligação especiais.O equipamento utiliza o projeto de recipiente de pressão atmosférica com outros tubos de circulação que funcionam sob pressão atmosférica padrão, assegurando uma operação fiável a longo prazo.
Sistema de controlo de circuito fechado completo:Emprega um sistema de controlo totalmente digital importado que permite um ajustamento preciso da pressão interna em circuito fechado.Regula automaticamente a bomba de circulação principal e as válvulas de controlo com base em indicadores em tempo real, incluindo a temperatura do fluido, duração de funcionamento e velocidade do fluxo do tubo.
Sistema inteligente de comutação de ciclos:O sistema de controlo ajusta automaticamente o estado de funcionamento com base na monitorização em tempo real das temperaturas da água de entrada/saída, dos níveis de líquido do tanque e dos intervalos de comutação.Assegura que a variação de temperatura entre os tanques permanece abaixo de 3°C para um consumo de energia ultra baixo.
Projeto de operação de baixo ruído:Equipado com um controlador exclusivo de fluxo de água que reduz significativamente o ruído de operação do fluxo de água de alta velocidade.
Sistema de refrigeração de alto desempenho:Utiliza refrigeradores industriais importados com tecnologia de refrigeração água-água para melhorar a eficiência da refrigeração e prolongar a vida útil.

Normas de conformidade

GB/T 18742.2-2017 Sistemas de tubulação de polipropileno para instalações de água quente e fria
GB/T 13663.2-2018 Sistemas de tubulação de polietileno (PE) para abastecimento de água
GB/T 15560-1995 Método de ensaio de resistência à explosão instantânea e à pressão hidráulica
GB/T 6111-2018 Tubos termoplásticos para transporte de fluidos
ISO 1167-1:2006 Resistência dos tubos de termoplásticos à pressão interna
ISO 1167-2:2006 Preparação de amostras de ensaio de tubos
ASTM D1598 Tempo de falha de tubos de plástico sob pressão interna constante
ASTM D1599 Resistência à pressão hidráulica de curta duração

Parâmetros técnicos

Parâmetro	Especificações
Faixa de controlo da pressão	00,40 MPa ~ 1,20 MPa
Precisão de controlo	Valor definido ±0,02 MPa
Estações de ensaio	1-6
Área máxima total medida da secção transversal	6200 mm2 (2 × φ63); personalizável
Tempo de circulação (água quente/água fria)	Séculos de 600 a 1800
Horário alternado de água quente/fria	≤ 60s
Número de ciclos	0 a 100,000
Comprimento máximo da secção reta do tubo	3700 mm

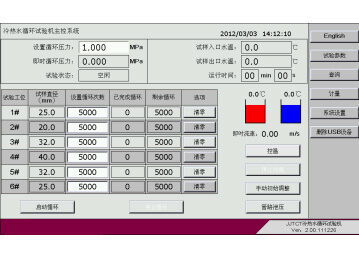

Modo de exibição	Display de tela sensível ao toque
Método de controlo	Controle por PLC
Velocidade do fluxo	> 0,9 m/s
Qualidade da água	Água pura, água desionizada ou água amolecida
Pressão automática de abastecimento de água	> 0,05 MPa
Erro de leitura do display de temperatura	± 0,2°C
Diferença de temperatura (entrada/saída)	< 2°C
Intervalo de temperatura do reservatório de água fria	20°C a temperatura ambiente
Intervalo de temperatura do reservatório de água quente	Temperatura ambiente a 95°C
Fonte de energia	380 V AC, 50 Hz, 25 kW
Dimensões de contorno	5200 mm × 3200 mm × 2100 mm
Dimensões da instalação	6000 mm × 4000 mm × 3000 mm
Peso total	3210 kg

Configurações dos principais componentes

Componente	Quantidade
Computadores industriais com ecrã táctil	1 unidade
Cisterna de armazenamento de água fria	1 unidade
Tanque de água quente	1 unidade
Câmara de ensaio	1 conjunto
Dispositivo de pré-carregamento	6 conjuntos
Bomba centrífuga de tipo multifase	1 conjunto
Válvula de solenoide pneumática	4
Bomba em linha	1 conjunto
Instalações (diversos tamanhos)	Conjuntos múltiplos
