Equipamento de teste de dutos para facilitar testes de ciclo de pressão e temperatura de longo prazo em sistemas e conexões de dutos de plástico

Imagem Grande : Equipamento de teste de dutos para facilitar testes de ciclo de pressão e temperatura de longo prazo em sistemas e conexões de dutos de plástico

Detalhes do produto:

Lugar de origem:	Pequim, China
Marca:	JINHAIHU
Certificação:	ISO9001, CE
Número do modelo:	CHW-63M

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Detalhes da embalagem:	Caixas de madeira de exportação padrão
Tempo de entrega:	10 a 15 dias úteis
Termos de pagamento:	L/C,D/A,D/P,T/T,Western Union
Habilidade da fonte:	20 séries por mês

Contato

Descrição de produto detalhada

Nome do produto:	Equipamento de teste de dutos para facilitar testes de ciclo de pressão e temperatura de longo prazo	Número de ciclos:	Qualquer número de vezes de 0 a 100.000
Homogeneidade de temperatura:	±0,5℃	Velocidade de fluxo:	>0,9m/s
Método de controle:	Controle CLP	Precisão do controle de temperatura:	Valor definido ±0,5°c
Faixa de controle de temperatura:	20°c à temperatura ambiente (temperatura ambiente> 20°c)	Modo de exibição:	Tela sensível ao toque
Destacar:	Equipamento de ensaio de tubulação para sistemas de plástico , Equipamento de ensaio do ciclo de pressão para tubulações , Equipamento de ensaio de temperatura para acessórios de tubulação

Equipamento de teste de tubulação para testes de ciclo de pressão e temperatura de longo prazo

Este sistema de teste especializado foi projetado para avaliação de durabilidade de sistemas e acessórios de tubulações plásticas, montados de acordo com especificações padrão. O sistema aplica pressão interna predefinida enquanto expõe as amostras a condições cíclicas de temperatura fria e quente durante períodos de teste programados. Após a conclusão dos ciclos de teste, o sistema inspeciona automaticamente tubos e conexões em busca de vazamentos ou defeitos de ruptura.

Visão geral do protocolo de teste

Esta verificação de durabilidade a longo prazo requer 5.000 ciclos de circulação de água quente e fria por conjunto de amostras, com cada ciclo durando 30 minutos (15 minutos de água fria seguidos de 15 minutos de água quente). O equipamento garante operação ininterrupta confiável e estabilidade de desempenho consistente. Produzida sob medida para os mercados europeus de acordo com padrões técnicos, esta máquina não apresentou nenhum defeito técnico ou de qualidade durante anos de operação.

Configuração do sistema

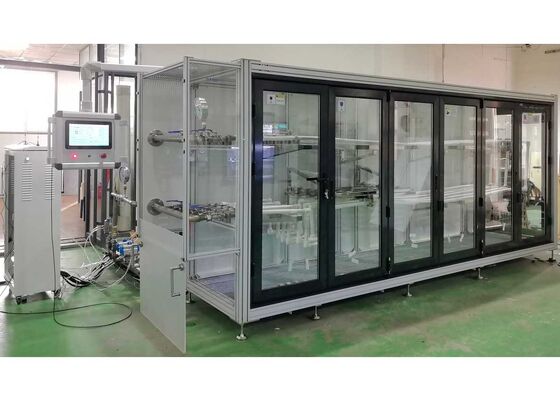

O aparelho compreende quatro módulos funcionais principais: módulo de execução de troca de água fria, módulo de execução de troca de água quente, câmara de teste de amostra e resfriador de água industrial. Os recursos incluem design exterior elegante, estrutura estrutural modular, tecnologia de controle avançada, desempenho de operação estável, qualidade confiável e operação simples e fácil de usar.

Recursos do instrumento

Projeto de estrutura aberta protegida por patente:Água de alta temperatura e alta pressão circula exclusivamente dentro de corpos de prova e tubulações de conexão especiais. O equipamento utiliza um projeto de vaso de pressão atmosférica com outras tubulações de circulação operando sob pressão atmosférica padrão, garantindo uma operação confiável a longo prazo.
Sistema de controle de circuito fechado completo:Emprega sistema de controle totalmente digital importado, fornecendo ajuste preciso em circuito fechado da pressão interna. Regula automaticamente a bomba de circulação principal e as válvulas de controle com base em indicadores em tempo real, incluindo temperatura do fluido, duração da operação e velocidade do fluxo da tubulação.
Sistema de comutação de ciclo inteligente:O sistema de controle ajusta automaticamente o status da operação com base no monitoramento em tempo real das temperaturas da água de entrada/saída, níveis de líquido do tanque e intervalos de comutação. Garante que a variação de temperatura entre os tanques permaneça abaixo de 3°C para um consumo de energia ultrabaixo.
Projeto de operação de baixo ruído:Equipado com controlador de fluxo de água exclusivo que reduz significativamente o ruído de operação do fluxo de água em alta velocidade.
Sistema de refrigeração de alto desempenho:Utiliza resfriadores industriais importados com tecnologia de resfriamento água-água para aumentar a eficiência da refrigeração e prolongar a vida útil.

Padrões de Conformidade

GB/T 18742.2-2017 Sistemas de tubulação de polipropileno para instalações de água quente e fria
GB/T 13663.2-2018 Sistemas de tubulação de polietileno (PE) para abastecimento de água
Método de teste GB/T 15560-1995 para explosão instantânea hidráulica e resistência à pressão
GB/T 6111-2018 Tubos termoplásticos para transporte de fluidos
ISO 1167-1:2006 Resistência de tubos termoplásticos à pressão interna
ISO 1167-2:2006 Preparação de corpos de prova de tubos
ASTM D1598 Tempo até falha de tubo de plástico sob pressão interna constante
ASTM D1599 Resistência à Pressão Hidráulica de Curto Tempo

Parâmetros Técnicos

Parâmetro	Especificação
Faixa de controle de pressão	0,40 MPa ~ 1,20 MPa
Precisão de controle	Valor definido ±0,02 MPa
Estações de teste	1-6
Área transversal total máxima medida	6200 mm² (2 × φ63); personalizável
Tempo de Circulação (Água Quente/Fria)	600 a 1800
Tempo alternado de água quente/fria	≤60s
Número de ciclos	0 a 100.000
Comprimento máximo da seção reta do tubo	3700 mm

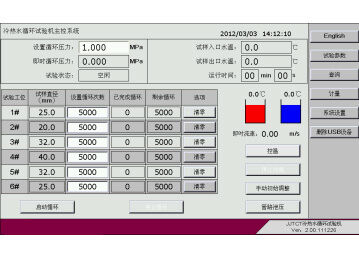

Modo de exibição	Tela sensível ao toque
Método de controle	Controle CLP
Velocidade do Fluxo	>0,9m/s
Qualidade da Água	Água pura, água deionizada ou água descalcificada
Pressão automática de abastecimento de água	>0,05MPa
Erro de leitura do display de temperatura	±0,2℃
Diferença de temperatura (entrada/saída)	<2℃
Faixa de temperatura do tanque de água fria	20°C à temperatura ambiente
Faixa de temperatura do tanque de água quente	Temperatura ambiente até 95°C
Fonte de energia	380 Vca, 50 Hz, 25 kW
Dimensões do contorno	5.200 mm × 3.200 mm × 2.100 mm
Dimensões de instalação	6.000 mm × 4.000 mm × 3.000 mm
Peso total	3210kg

Configurações dos componentes principais

Componente	Quantidade
Computador industrial com tela sensível ao toque	1 unidade
Cisterna de armazenamento de água fria	1 unidade
Tanque de água quente	1 unidade
Câmara de teste	1 conjunto
Dispositivo de pré-carregamento	6 conjuntos
Bomba centrífuga de tipo multiestágio	1 conjunto
Válvula solenóide pneumática	4
Bomba em linha	1 conjunto
Luminárias (vários tamanhos)	Vários conjuntos
