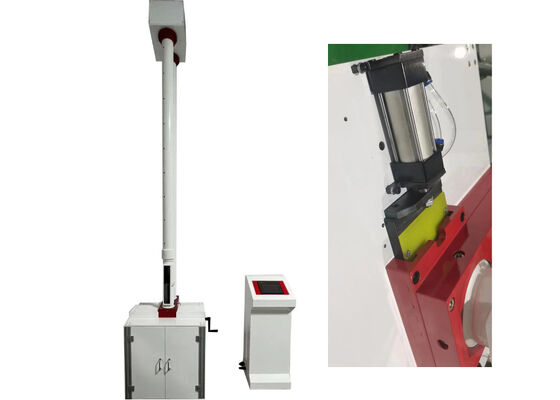

Equipamento de ensaio de martelo para simulação de impacto no mundo real
Equipamento de ensaio profissional concebido para simular condições de impacto do mundo real para aplicações de desenvolvimento de produtos e ensaios de segurança.
Visão geral do produto
Compatível com os métodos de ensaio 24 horas por dia para a resistência ao choque externo dos tubos de termoplásticos,Este teste profissional é amplamente adotado para avaliar a resistência ao impacto externo de tubos de plástico, placas de plástico e diversos materiais não metálicos.
Para cenários de ensaio de tubos de plástico, o equipamento suporta uma gama completa de tipos de tubos, incluindo tubos de abastecimento de água de PVC-U, tubos de abastecimento de água de baixa pressão, tubos espumados de camada central,Tubos ondulados de parede dupla, tubos de quilate, tubos reforçados com cinto de aço, tubos de abastecimento de água em PE, tubos de alimentação de MPP, tubos de enrolamento de parede ocos e tubos de alimentação de CPVC,que abrange as principais especificações de tubulações de plástico para aplicações industriais e de construção.
Características do instrumento
- Projeto de protecção de segurança de três níveis:Sistema hierárquico de protecção da segurança com porta de acesso primária à amostra, porta de janela de observação secundária e estruturas de protecção dos limites superiores/inferiores do curso
- Performance de elevação a alta velocidade:O motor a passo de alto binário proporciona uma velocidade de elevação rápida de 250 mm por segundo, completando um curso completo de 2 metros em apenas 8 segundos
- Função de posicionamento inteligente:A programação de regulação de velocidade em vários estágios permite a flutuação estável e o posicionamento preciso do martelo de queda
- Estrutura do tubo de escape otimizada:Tubo de guia de martelo de queda modelado em 3D com aberturas de escape otimizadas minimiza a resistência do ar, estruturas de arco circunferencial reforçadas evitam a deformação
- Bloqueio e soltura do martelo pneumático:Componentes pneumáticos de condução de alto impulso com configuração de dois cilindros de longo curso de 300N e faces de martelo de placas de tendão endurecidas garantem um funcionamento estável
- Conjunto modular integrado:Perfis de liga de alumínio padronizados com tela sensível ao toque de 7 polegadas e controlador Delta PLC para procedimentos padronizados e resistência estrutural leve
Especificações técnicas
| Parâmetro |
Especificações |
| Modelo |
XJL-300D |
| Temperatura ambiente |
10°C-35°C |
| Deixe cair a massa do martelo |
0.5kg-5kg, incrementos de 0,125kg |
| Diâmetro do martelo |
D25mm, D50mm, D90mm |
| Altura da Queda |
30 mm-2000 mm, erro ≤ ±2 mm |
| Diâmetro da amostra |
Φ10 mm-Φ450 mm |
| Desvio do centro de impacto |
≤ 2 mm do centro da luminária |
| Suporte do tipo V |
120° |
| Fonte de energia |
220-230VAC |
| Dimensões |
720 mm × 690 mm × 3650 mm |
| Peso líquido |
300 kg |
Funções primárias
- Aparelhos de ensaio profissionais para a avaliação das propriedades de resistência a impactos externos de tubos de plástico, placas de plástico e materiais de engenharia não metálicos
- Compatível com uma gama abrangente de produtos de tubos, incluindo PVC-U, PE, MPP, CPVC e vários tipos de tubos especializados
Definições de teste
Taxa de impacto real (TIR):
No ensaio de um lote inteiro de produto, a taxa de impacto real refere-se ao quociente obtido dividindo a quantidade de amostras danificadas pelo impacto pelo número total de ensaios de impacto,Expresso em percentagem.
Falha:
Uma amostra é definida como falhada quando fissuras visíveis, fissuras ou fraturas completas podem ser identificadas por inspeção visual após carga de impacto.Não se consideram falhas na amostra simples indentidades ou descoloração da superfície..
Princípio de ensaio
Montar a amostra de tubo ou perfil na bancada de trabalho e calibrar a elevação da amostra até que a sua superfície superior se alinhe precisamente com o limite inferior do sistema de detecção fotoelétrica.Selecionar a ponta do martelo e a carga morta adequadas de acordo com as normas de ensaio, em seguida, montar o conjunto de martelo de impacto. ajustar a posição do sistema de amortecimento de vibração eletromagnética e suspender o martelo em posição.O martelo passa por uma queda livre da altura pré-configurada e atinge a amostraOs operadores examinam então se surgem rachaduras ou fraturas no tubo ou perfil testado após o impacto.
Perguntas Frequentes
O que é um equipamento de ensaio de martelos?
O equipamento de teste Drop Hammer é um aparelho de inspeção fabricado pela JHH em Pequim, China, dedicado a avaliar o desempenho de resistência ao impacto de várias amostras de teste.
Qual é a função principal do equipamento de ensaio de martelo a gotejar?
O equipamento de ensaio Drop Hammer serve para caracterizar a capacidade anti-impacto das amostras, apoiando os fabricantes na implementação de um controlo de qualidade eficaz para os produtos acabados.
Quais amostras de ensaio são compatíveis com o equipamento de ensaio Drop Hammer?
Este dispositivo é adequado para várias categorias de produtos tubulares, incluindo tubos de abastecimento de água PVC-U, tubos de esgoto, tubos de abastecimento de água de baixa pressão, tubos de transporte de baixa pressão, tubos espumados de camada central,Tubos de tubulação de parede duplaAplica-se igualmente a folhas de plástico rígido.
Qual é a precisão de medição do equipamento de ensaio de martelo a gotejar?
O equipamento de ensaio de martelo de queda atinge uma precisão de medição de 0,5%.
Qual é a capacidade máxima de ensaio?
O equipamento de ensaio de martelo de queda possui uma energia de ensaio máxima de 300 J.
