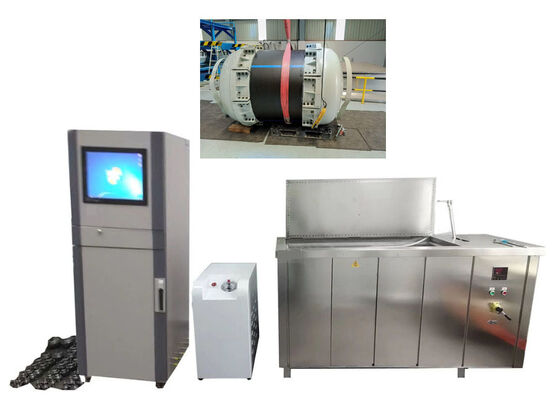

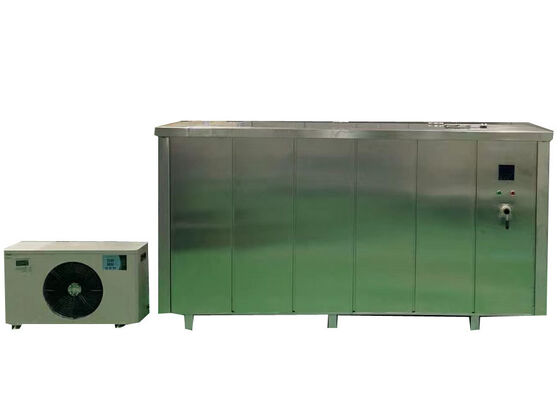

Máquina de Teste de Pressão Hidrostática para Detecção Precisa de Vazamentos e Inspeção Durável de Tubos em Aplicações Industriais
Aplicações:
Esta unidade de teste hidrostático é projetada para realizar avaliações em uma ampla gama de tubos termoplásticos, conexões de tubos e componentes estruturais para transporte de fluidos. O portfólio de materiais testáveis inclui polipropileno (PP), polietileno (PE), cloreto de polivinila (PVC), cloreto de polivinila clorado (PVC-C), copolímero de acrilonitrila butadieno estireno (ABS), entre inúmeras outras opções de substrato.
Ele suporta diversas formas de amostras, desde tubos extrudados e peças de tubos moldados por injeção até conjuntos de teste montados, independentemente das condições de carga de empuxo hidrostático. As amostras de teste aceitáveis cobrem segmentos de tubos soldados por topo com fusão a quente, peças de teste integradas com conexões únicas ou múltiplas e amostras de juntas de ramificação tipo sela. O diâmetro externo nominal (dn) dos tubos de teste apresenta uma ampla faixa ajustável; sujeito a especificações distintas da amostra, o escopo mensurável se estende de 25 mm a 1600 mm.
Finalidades:
Projetada especificamente para verificação de desempenho de sistemas de tubulação plástica, a máquina de teste de pressão hidrostática é dedicada à avaliação da resistência à pressão interna de tubos plásticos, conexões e conjuntos integrados.
Em ambientes de teste padronizados e precisamente controlados, produtos tubulares fabricados com materiais PP, PE, PVC, PVC-C e ABS são pressurizados com pressão interna designada por um período predefinido. O procedimento de teste avalia a resistência à pressão estrutural das amostras de teste e verifica a ocorrência de fenômenos defeituosos, incluindo vazamento de fluido, ruptura do tubo e superdeformação.
Este procedimento de teste padronizado desempenha um papel vital na validação da qualidade geral, segurança operacional e confiabilidade de serviço a longo prazo de componentes de tubulação plástica aplicados em sistemas de entrega de fluidos. Tais instalações de pipeline são amplamente implantadas em tratamento de abastecimento de água, descarte de esgoto, entrega de gás e cenários de transporte de fluidos industriais.
Características do Produto:
- O sistema suporta configuração flexível de parâmetros de teste através de modos de operação duplos, compatível com terminais de tela sensível ao toque locais e terminais de PC externos.
- Apresentando uma pegada compacta dentro de 1 metro quadrado, o equipamento é capaz de gerar até 50 tipos de valores de pressão personalizados, cobrindo especificações padrão de pressão de abastecimento de água.
- Equipado com funções inteligentes de identificação automática, o dispositivo pode reconhecer autonomamente as especificações da amostra e as propriedades do material, e gerar estratégias otimizadas de aumento de pressão e algoritmos operacionais correspondentes.
- O equipamento oferece excelente precisão de regulação de pressão. O ajuste de pressão de entrada independente está disponível para cada módulo funcional, o que efetivamente reduz o desgaste da válvula solenóide e estende a vida útil geral do equipamento.
- Todos os componentes metálicos que entram em contato direto com o meio de transporte são fabricados com materiais de aço inoxidável premium para durabilidade superior e resistência à corrosão.
- A interface de exibição humanizada suporta troca multilíngue, adaptando-se perfeitamente às demandas de uso diferenciadas de clientes globais.
- Os procedimentos de calibração de pressão durante o teste são simplificados e fáceis de usar, permitindo que o sistema mantenha a operação contínua durante todo o processo de calibração sem interrupção de desligamento.
- Mecanismos de proteção de segurança multidimensionais são incorporados ao dispositivo, cobrindo segurança elétrica, estrutura mecânica e proteção de programa de software para garantir operação estável.
- Adotando transmissão de protocolo TCP/IP padrão, o sistema realiza transmissão de comunicação de dados estável, desobstruída e altamente confiável.
Atende aos Padrões:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
O comprimento livre das amostras:
| Tipo de Amostra |
Requisitos de Comprimento Livre |
| Amostras de Tubo Extrudado |
dn<315mm: ≥ 3dn and 250mm; dn>315mm: ≥ 2dn |
| Amostras de Tubo Moldado por Injeção |
dn<50mm: 3dn; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| Amostras Montadas com Empuxo Hidrostático (Duas Seções de Tubo) |
≥ 3dn e ≥ 250mm (dn>315mm: ≥ 2dn se o comprimento mínimo não for atendido) |
| Amostras Montadas com Empuxo Hidrostático (com Conexões) |
≥ 2dn e ≥ 150mm; dn>250mm: ≥ 1.5dn |
| Amostras Montadas com Empuxo Hidrostático (Ramificação em Sela) |
≥ 100mm |
| Amostras Montadas sem Empuxo Hidrostático |
= dn e ≥ 150mm |
Parâmetros Técnicos:
| Modelo |
XGY-16C |
| Faixa de diâmetro |
Φ8-1800mm |
| Estações |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. podem ser personalizadas |
| Modo de controle |
Microcontrole, controle por PC industrial |
| Modo de exibição |
Display colorido LCD de PC industrial |
| Modo de armazenamento |
Armazenamento em PC |
| Modo de impressão |
Saída de impressora colorida |
| Pressão de teste |
Faixa de pressão |
0.1-16MPa |
| Precisão de controle |
±1% |
| Resolução de exibição |
0.01MPa |
| Faixa de trabalho |
5%~100%FS |
| Erro de indicação |
±1% |
| Temporizador de teste |
Faixa do temporizador |
0~10000h |
| Precisão do temporizador |
±0.1% |
| Resolução do temporizador |
1s |
| Potência |
380V 50Hz trifásico quatro fios 1.5KW |
| modelos de tampões |
deΦ8 a 1800mm |
| Tamanho do tanque de água |
de acordo com o tamanho do tubo |
| Faixa de temperatura |
15-95°C |
| Dimensões (três estações) |
715×625×1700(mm) ou outros
|
FAQ:
Q1: Qual marca produz a Máquina de Teste de Pressão Hidrostática para Tubos Plásticos?
A1: Esta Máquina de Teste de Pressão Hidrostática ostenta a marca JHH, com sua base de produção localizada em Pequim, China.
Q2: Quais objetivos centrais de teste a Máquina de Teste de Pressão Hidrostática para Tubos Plásticos alcança?
A2: Este aparelho de teste é projetado para avaliar o desempenho hidrostático e a resistência à ruptura de produtos de tubos plásticos.
Q3: Quais categorias de peças de trabalho e matérias-primas são compatíveis com esta Máquina de Teste de Pressão Hidrostática?
A3: Ele suporta a execução de testes para tubos plásticos, bem como produtos de tubos compostos, incluindo PP-R, PP-B, PP-A, PVC, PE, PE-X e outras classes de tubos relevantes.
Q4: Qual nível de precisão de medição esta Máquina de Teste de Pressão Hidrostática pode oferecer?
A4: Sua precisão de medição atinge 0,1% em relação à faixa de escala completa.
Q5: Qual é a pressão de teste limite superior suportada pela Máquina de Teste de Pressão Hidrostática?
A5: A capacidade máxima de pressão de teste desta unidade atinge 10 MPa, equivalente a 100 bar (1450 psi).
