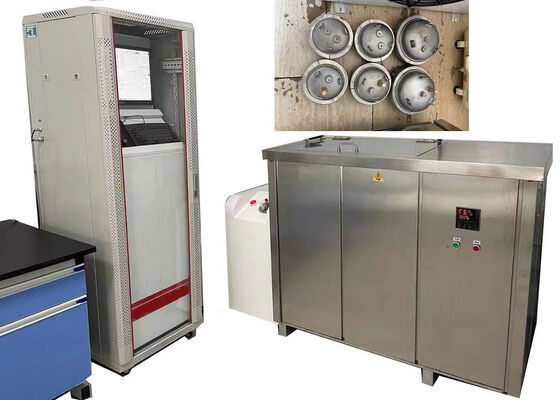

Máquina de Teste de Pressão Hidrostática para Tubos de Plástico ISO 1167
Este equipamento de teste profissional é projetado para avaliação em laboratório para determinar o tempo de falha sob pressão hidrostática de longa duração e leituras de pressão de ruptura instantânea de vários espécimes de tubos de plástico e compósitos. Ele aplica pressão hidráulica progressivamente crescente para replicar as condições de serviço do mundo real, validando a resistência hidrostática e as propriedades de resistência à ruptura dos tubos.
Composição do Componente Principal
Sistema de Controle de Pressão: Fornece regulação precisa da pressão durante todo o ciclo de teste, cobrindo a configuração de parâmetros, ajuste dinâmico em tempo real e manutenção de pressão estável para garantir resultados de teste confiáveis e precisos.
Dispositivo de Geração de Pressão: Bombas de alta pressão transformam fluido de baixa pressão em líquido de alta pressão para fornecer fluxo de água de alta pressão consistente necessário para os testes.

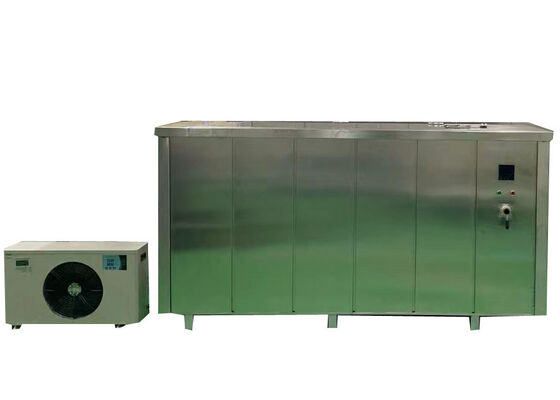

Tanque de Meio de Temperatura Constante: Controla a temperatura do meio de teste (geralmente água) para manter condições térmicas pré-definidas, pois a temperatura influencia significativamente o desempenho mecânico dos tubos de plástico.
Fixadores de Fixação de Espécimes (Tampões Finais): Estes acessórios prendem firmemente os espécimes de tubo no lugar para evitar o deslocamento da amostra e o vazamento de meio durante o teste.
Unidade de Processamento Automatizado de Dados: Apresenta computação automática de dados de teste e suporta a geração de relatórios de teste impressos.
Categorias de Tubos Aplicáveis
Tubos Termoplásticos: Série de Polipropileno (PP-R, PP-B, PPA), graus de Polietileno (PE, PE-X), variedades de Cloreto de Polivinila (PVC, UPVC, PVC-C).
Tubos Compostos: Exemplos incluem tubos compostos de alumínio-plástico que combinam camadas de plástico e metálicas para aumentar a resistência estrutural geral.
Padrões de Conformidade
Este equipamento está em conformidade com os padrões internacionais e regionais, incluindo ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335, EN 12201 - 1:2024, EN 1555 - 1:2021 e EN ISO 2507 - 2:2017.
Requisitos de Comprimento Livre do Espécime
| Tipo de Espécime |
Requisitos de Comprimento Livre |
| Espécimes de Tubo Extrudado |
dn <315mm: ≥ 3dn e ≥ 250mm; dn >315mm: ≥ 2dn |
| Espécimes de Tubo Moldado por Injeção |
dn <50mm: 3dn; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| Espécimes Montados com Empuxo Hidrostático (Duas Seções de Tubo) |
≥ 3dn e ≥ 250mm (dn >315mm: ≥ 2dn se o comprimento mínimo não for atendido) |
| Espécimes Montados com Empuxo Hidrostático (com Conexões) |
≥ 2dn e ≥ 150mm; dn >250mm: ≥ 1.5dn |
| Espécimes Montados com Empuxo Hidrostático (Ramal de Sela) |
≥ 100mm |
| Espécimes Montados sem Empuxo Hidrostático |
= dn e ≥ 150mm |
Parâmetros Técnicos
| Parâmetro |
Especificação |
| Modelo |
XGY-10C |
| Faixa de diâmetro |
Φ8-1800mm |
| Estações |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc (personalizável) |
| Modo de controle |
Microcontrole, controle por PC industrial |
| Modo de exibição |
Tela colorida LCD de PC industrial |
| Modo de armazenamento |
Armazenamento em PC |
| Modo de impressão |
Saída de impressora colorida |
| Faixa de pressão de teste |
0.1-10MPa |
| Precisão de controle |
±1% |
| Resolução de exibição |
0.01MPa |
| Faixa de trabalho |
5%~100%FS |
| Erro de indicação |
±1% |
| Faixa do temporizador |
0~10000h |
| Precisão do temporizador |
±0.1% |
| Resolução do temporizador |
1s |
| Potência |
380V 50Hz trifásico quatro fios 1.5KW |
| Modelos de tampões finais |
de Φ8 a 1800mm |
| Tamanho do tanque de água |
De acordo com o tamanho do tubo |
| Faixa de temperatura |
15-95℃ |
| Dimensões (três estações) |
715×625×1700(mm) ou outros |
Suporte e Serviços
Oferecemos suporte técnico profissional de ciclo completo adaptado a Máquinas de Teste de Pressão Hidrostática. Nossa equipe técnica proficiente oferece soluções abrangentes pós-venda, incluindo:
- Instalação completa do equipamento e comissionamento no local
- Diagnóstico profissional de falhas, análise técnica e orientação operacional
- Serviços sistemáticos de reparo e manutenção de rotina de equipamentos
- Fornecimento de peças de reposição genuínas e componentes de desgaste
- Serviços oficiais de iteração de software e atualização de funções
Aderindo ao princípio de serviço de suporte ao cliente de alta qualidade, nossa equipe está sempre disponível para resolver todas as suas dúvidas sobre produtos e técnicas.
Perguntas Frequentes
P1: Qual marca fabrica a Máquina de Teste de Pressão Hidrostática para Tubos de Plástico?
R1: Esta Máquina de Teste de Pressão Hidrostática profissional é da marca JHH, com base de produção e fabricação independente localizada em Pequim, China.
P2: Quais são as funções principais de aplicação da Máquina de Teste de Pressão Hidrostática para Tubos de Plástico?
R2: Este equipamento de teste é profissionalmente desenvolvido para avaliar o desempenho de resistência hidrostática e resistência à ruptura de vários produtos de tubulações plásticas.
P3: Que tipos de espécimes testáveis são aplicáveis a esta Máquina de Teste de Pressão Hidrostática?
R3: O dispositivo suporta testes para diversos tubos plásticos e tubos compostos, cobrindo tipos de tubos convencionais, incluindo PP-R, PP-B, PP-A, PVC, PE e PE-X.
P4: Qual é a precisão de medição da Máquina de Teste de Pressão Hidrostática?
R4: O instrumento apresenta alta precisão de teste, com um erro de precisão de medição em escala total controlado em 0,1%.
P5: Qual é a faixa máxima de pressão de teste da Máquina de Teste de Pressão Hidrostática?
R5: Este equipamento é capaz de realizar testes de pressão a uma pressão máxima de 10 MPa, equivalente a 100 bar (1450 psi).
